Vorteile auf einen Blick

Entwickelt und optimiert für kleine Volumenströme bis zu 800 m³/h

Montagemöglichkeiten für alle Raumsituationen: Stand, Wand, Decke

Zuluft wahlweise auf der linken oder rechten Seite

Große Auswahl an Möglichkeiten zur Regelung des Volumenstroms: Volumenstromregelung dank integrierter Sensoren, prozentuale Ansteuerung der Ventilatoren, bedarfsgerechte Volumenstromregelung und konstante Kanaldruckregelung (kein Zubehör notwendig)

Wärmerückgewinnung über Hochleistungs-Plattenwärmetauscher mit Wirkungsgrad von über 90 %

Optional auch mit Feuchterückgewinnung durch Enthalpie-Wärmetauscher

Serienmäßig integrierter Bypass zur Nachtlüftung

Umfangreiches Zubehör zur Luftkonditionierung

Erfüllung höchster Hygieneanforderungen nach VDI 6022

WOLF WRS-K Regelung mit Schnittstellen zur Gebäudeleittechnik

Vielfältige Einbaumöglichkeiten für maximale Flexibilität

Einbaubeispiel Zahnarztpraxis

• bodenstehende Installation, in einen
schmalen Gangabschnitt integriert
• konstanter Volumenstrom für gesamten Praxisbereich
im Rahmen eines Zeitprogramms
• für besondere Hygieneanforderungen: zweite
Filterstufe in der Zuluft

Einbaubeispiel Kindergarten


Aufenthaltsbereich
• wandhängende Installation in Abstellraum für
minimalen Platzbedarf
• CO2-geführte Volumenstromregelung

Toiletten
• deckenhängende Installation
• Belüftung von zwei separaten Toilettenräumen
• bedarfsgerechte Volumenstromregelung über
Luftqualitätsfühler (VOC)

Einbaubeispiel Großraumbüro

• bodenstehende Installation in Abstellraum
• bedarfsgerechte Belüftung von Großraumbüro
und Besprechungszimmer
• konstante Druckregelung durch CSL-800
• CO2-Sensoren je Raum als Regelgröße für die Volumenstromregler

Erweiterungsmodule zur Luftkonditionierung

Heizen & Kühlen

Heizen:

  • elektrisches Vor- und/oder Nachheizregister (4,3 kW)
  • wasserführendes Heizregister

Kühlen

  • wasserführendes Kühlregister
  • Direktverdampfer (Kältemittel R32)
wolf

Heizen und Kühlen mit einem Modul

  • wasserführendes Change-Over Register
  • Direktverdampfer (Kältemittel R32)


Zusätzliche Module

  • 2in1-Lösung: Kombinierte Außen- und Fortluftklappe mit nur einem Stellantrieb
  • Hygiene-Extra: optionale 2. Filterstufe für die Zuluft
  • Kanalsystemanbindung leicht gemacht: Dämmrahmen, Segeltuchstutzen und Adapterdämmmodul (von eckig auf rund)
wolf

Bedienmodul, Schnittstellen und Zubehör

  • BMK-Touch: Hochwertiges 4,3“-Bedienmodul mit intuitiver Menüführung
  • WOLF Link Pro: LAN-/WLAN-Schnittstellenmodul zur Überwachung und Steuerung des Gerätes im WOLF Smartset Portal (per App oder Browser)
  • steckbar ausgeführtes BMK-Touch:
    - ein Bedienmodul für Beliebig viele Geräte
    - CSL-800 läuft ohne verbundenem BMK-Touch
  • BMK-F: festverdrahtete Fernbedienung inkl. Wandhalterung für einfache Änderungen, im Raum zu platzieren
  • Schnittstellen für die Gebäudeleittechnik
    - Modbus RTU (serienmäßig integriert)
    - Modbus TCP
    - BACnet/IP nach AMEV Profil AS-B
    - Ethernet
    - KNX

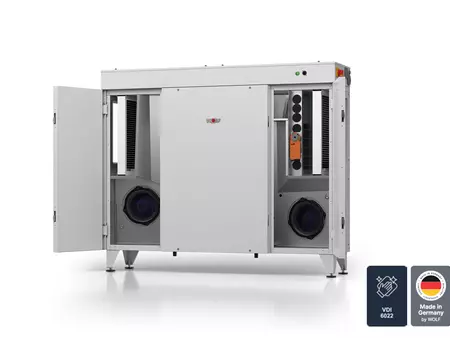

WOLF CSL-800 Einbaulösung Büro2

Technische Daten

Typ
CSL-800
Volumenstrom
m³/h
300-800
Nennvolumenstrom bei 150 Pa ext. Pressung
m³/h
710
Außenluftfilter nach ISO 16890
-
ISO ePM1 55% ( F7)
Abluftfilter nach ISO 16890
-
ISO ePM10 60% (M5)
Netzspannung (AC)
V (AC)
230 (50/60 Hz)
Maßangaben (H* x B x T) *inkl. 126 mm Füße
mm
1.159 x 1.380 x 340
Gewicht
kg
127
Farbton Verkleidung
-
RAL 9016 (verkehrsweiß)

Technische Daten

    Typ
    CSL-800
    Volumenstrom (m³/h)
    300-800
    Nennvolumenstrom bei 150 Pa ext. Pressung (m³/h)
    710
    Außenluftfilter nach ISO 16890 (-)
    ISO ePM1 55% ( F7)
    Abluftfilter nach ISO 16890 (-)
    ISO ePM10 60% (M5)
    Netzspannung (AC) (V (AC))
    230 (50/60 Hz)
    Maßangaben (H* x B x T) *inkl. 126 mm Füße (mm)
    1.159 x 1.380 x 340
    Gewicht (kg)
    127
    Farbton Verkleidung (-)
    RAL 9016 (verkehrsweiß)
