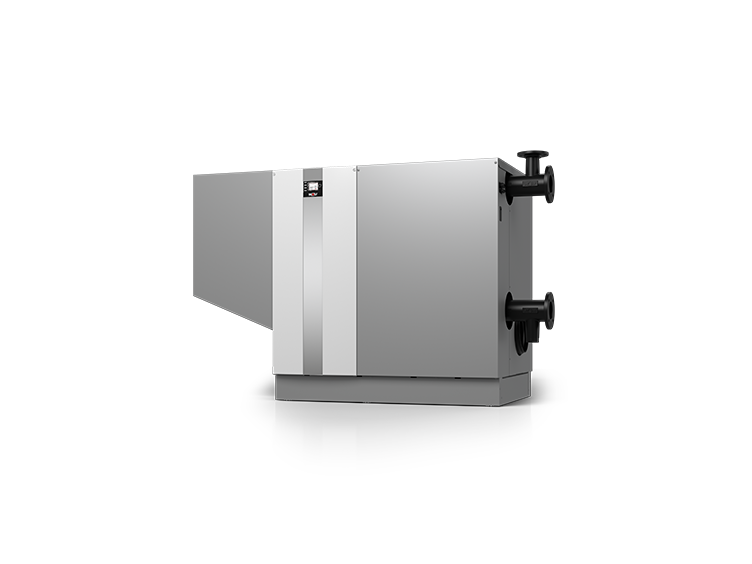

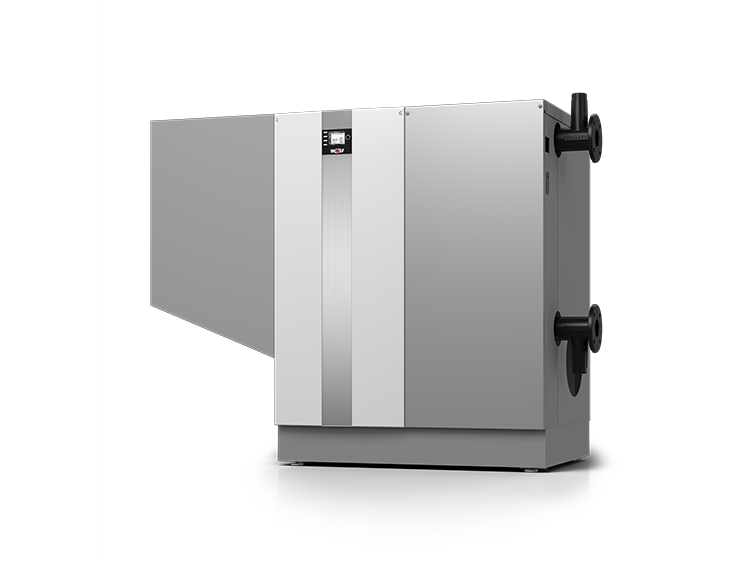

Hoogrendementsketel

MGK-2 390-100

Gasketel voor verwarming en warmwaterbereiding op basis van condensatietechniek voor aardgas E, LL

MGK-2390
MGK-2470
MGK-2550
MGK-2630
Toon alle

De HR-condensatieketels van de WOLF MGK-2 dekken in het kader van de energiebesparingssystemen van WOLF een vermogensbereik van 130 tot 1000 kW. Door een hoogwaardige warmtewisselaar van aluminiumlegering te combineren met een energie-efficiënte voormengbrander wordt een modulerende bedrijfsmodus tussen 17 en 100% met optimale branderlooptijden bereikt, en is daarmee een belangrijk kenmerk voor zuinige energie.

De HR-condensatieketels MGK-2-130 -300 dekken met 5 ketelgrootten en een modulerend geregeld vermogen een vermogensbereik 23 – 294 kW en de serie MGK-2-390 - 1000 met 6 bouwgrootten een bereik van 64 tot 1000 kW. In cascade bereikt de MGK-2 zelfs een verwarmingsvermogen van tot wel 5 megawatt.

Wat wilt u graag weten?

De voordelen in een oogopslag

De compacte bouwvorm met een zeer kleine breedte maakt het mogelijk het toestel door een deur van 800 mm breed naar binnen te brengen bij de MGK-2-390-630 en door een deur van 1000 mm breed bij de MGK-800/1000

Geïntegreerde spreidingsregeling voor optimalisatie van de benutting van de brandwaarde van de ketel en minimalisatie van de vermogensopname van de ketelcircuitpomp

Verbranding met uiterst lage uitstoot van schadelijke stoffen, hoog normrendement tot 110% (Hi) / 99% (Hs) voor optimale energiebenutting

Vermogen modulerend geregeld van 17 - 100%

Kan worden gecombineerd met regeling voor bedienmodule BM-2 of weergavemodule AM

Gemakkelijk transport door invoermogelijkheid van palletwagen of vorkheftruck

HR-gasketel is opdeelbaar. Gemakkelijk binnen brengen in ruimtelijk beperkte omstandigheden, omdat de warmtewisselaar en gas-luchtregeling opdeelbaar zijn

Afneembare kap voor directe toegang bij instel- en onderhoudswerkzaamheden

Warmtewisselaar van beproefde aluminium-siliciumlegering – volledig thermisch geïsoleerd

Cascadeschakeling tot max. 5 hoogrendementsketels maakt een vermogensbereik tot 5 MW mogelijk

Terugslagklep voor cascadewerking geïntegreerd

Retourtemperatuurverhoging of minimale circulatiewaterhoeveelheid niet nodig

Eenvoudige, snelle montage door de vooraf geïnstalleerde omkasting, hydraulisch en elektrisch klaar voor aansluiting

Neutralisator-set met booster en condensaatpompinstallatie integreerbaar in de omkasting

Communicatie 0-10 V – Ingang voor mogelijke integratie in GBS-installatie via smartphone, laptop of pc met behulp van de LAN/WLAN-module LinkHome van Wolf

Technische gegevens

MGK-2 390-100
Modeltype
MGK-2
390
470
550
630
800
1000
Algemene gegevens
Nominaal verwarmingsvermogen bij 80/60 °C
kW
366.7
434.7
511.6
584.4
700
931
Nominaal verwarmingsvermogen bij 50/30 °C
kW
392
467.1
549.2
626.6
752
1000
Nominale warmtebelasting
kW
371.2
443.6
521
593.9
710
942
Kleinste verwarmingsvermogen (modulerend) bij 80/60 °C
kW
58.5
70.7
84.5
96.7
133
174
Kleinste verwarmingsvermogen (modulerend) bij 50/30 °C
kW
64.2
78.7
94
106.8
119
157
Kleinste verwarmingsvermogen (modulerend)
kW
59.5
73.2
86.8
98.5
122
160
Modulatiebereik belasting
%
17-100
17-100
17-100
17-100
17-100
17-100
hoeveelheid condensaatwater bij 40/30 °C
Liter/h
39
46
52
59
77
93
pH-waarde van het condensaat
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
Waterinhoud warmtewisselaar voor het verwarmingswater
Liter
50
56
62
68
80.5
92.6
Max. toegelaten keteloverdruk
bar
6
6
6
6
6
6
Max. toegelaten aanvoertemperatuur
°C
90
90
90
90
90
90
Beschikbare persdruk van de gasventilator
Pa
150
150
150
150
200
250
Stilstandverliezen overtemperatuur 30 / 50K
%
0,11 / 0,18
0,10 / 0,17
0,09 / 0,15
0,09 / 0,14
0,07 / 0,13
0,06 / 0,10
Rookgastemperatuur 80/60-50/30 bij Qmax
°C
65-35
65-35
65-35
65-35
65-42
65-40
Rookgastemperatuur 80/60-50/30 bij Qmin
°C
60-30
60-30
60-30
60-30
62-32
62-32
Max. rookgasmassastroom
g/s
156.3
185.2
225.3
247.4
307
407
Rookgaswaardegroep volgens DVGW G 635
G 52
G 52
G 52
G 52
G52
G52
Verwarmingswaterweerstand bij 20K spreiding
mbar
120
113
126
118
127
123
Beschermingsklasse
IP20
IP20
IP20
IP20
IP20
Geluidsvermogen cf. NEN/NBN EN 15036 deel 1, gesloten systeem
dB(A)
61
66
68
68
67.7
73.3
Geluidsdrukniveau 1 m voor MGK-2, gesloten systeem 2)
dB(A)
44
49
50
50
85.1
83.5
Geluidsvermogen cf. NEN/NBN EN 15036 deel 1, open systeem
dB(A)
78
82
84
84
65-70
70-75
Geluidsdrukniveau 1 m voor MGK-2, open systeem 2)
dB(A)
60
64
65
65
82-87
80-85
Rendement
η 80/60 bij Qmax
%
98.8
98
98.2
98.4
98.7
98.8
η 50/30 bij Qmax
%
105.6
105.3
105.4
105.5
106
106.2
η TR30 bij 30%
%
107.8
108.9
108.6
107.6
108.8
110
Nominaal rendement
bij 40 / 30 °C
%
109.9
110.1
110.3
110.4
110.1
110.1
bij 75 / 60 °C
%
106.4
106.4
106.3
106.3
106.3
106.3
Totale hoogte
A mm
1460
1460
1460
1460
1460
1460
Totale breedte / breedte zonder gas-luchtregeling
B mm
1860/1295
2265 / 1700
2265 / 1700
Totale diepte / diepte zonder omkasting
C mm
850 / 790
850 / 790
850 / 790
850 / 790
970 / 950
970 / 950
Rookgasbuisdiameter
mm
250
250
250
250
250
250
Verbrandingsluchttoevoer
mm
200
200
200
200
200
200
Verwarmingsaanvoer
DN
80 PN6
80 PN6
80 PN6
80 PN6
100/6
100/6
Verwarmingsretour
DN
80 PN6
80 PN6
80 PN6
80 PN6
100/6
100/6
Gasaansluiting
R
2“
2“
2“
2“
2,5
2.5
Lucht-/rookgasgeleiding
Type
B23, B23P, C33, C43, C53, C63, C83, C93
B23, B23P, C43, C53, C63, C83, C93
Gasaansluitwaarde:
Aardgas E/H (Hi = 9,5 kWh/m³= 34,2 MJ/m³)
39.1
46.7
54.8
62.5
75
99.5
Aardgas LL (Hi = 8,6 kWh/m³ = 31,0 MJ/m³)
43.2
51.6
60.6
69.0
80.3
106.6
Gasaansluitdruk: Aardgas E/H/LL
mbar
20
20
20
20
20
20
Gewicht
Totaal gewicht (leeg)
kg
390
420
450
480
Elektriciteit
Elektrische aansluiting beveiliging
V~/Hz
1~ NPE / 230VAC / 50Hz / 10A/B alternatief: 3~ NPE / 400 VAC / 50 Hz / 10 A/B
1~ NPE / 230 VAC / 50 Hz / 10 A/B
3~ NPE / 400 VAC / 50 Hz
Uitgang beveiliging verwarmingscircuitpomp / ZHP
V~/Hz
1~ NPE / 230VAC / 50Hz / 4A/B alternatief: 3~ NPE / 400 VAC / 50 Hz / 4 A
1~ NPE / 230 VAC / 50 Hz / max. 7A
Elektrische vermogensopname (deellast/vollast)
W
42 - 410
45 - 490
48 - 580
50 - 660
50 - 850
60 - 1835
Elektrische vermogensopname in stand-by
W
8
8
8
8
8
11

Technische gegevens

MGK-2 390-100

  • 390

  • 470

  • 550

  • 630

  • 800

  • 1000

    Algemene gegevens
    Nominaal verwarmingsvermogen bij 80/60 °C (kW)
    366.7
    434.7
    511.6
    584.4
    700
    931
    Nominaal verwarmingsvermogen bij 50/30 °C (kW)
    392
    467.1
    549.2
    626.6
    752
    1000
    Nominale warmtebelasting (kW)
    371.2
    443.6
    521
    593.9
    710
    942
    Kleinste verwarmingsvermogen (modulerend) bij 80/60 °C (kW)
    58.5
    70.7
    84.5
    96.7
    133
    174
    Kleinste verwarmingsvermogen (modulerend) bij 50/30 °C (kW)
    64.2
    78.7
    94
    106.8
    119
    157
    Kleinste verwarmingsvermogen (modulerend) (kW)
    59.5
    73.2
    86.8
    98.5
    122
    160
    Modulatiebereik belasting (%)
    17-100
    17-100
    17-100
    17-100
    17-100
    17-100
    hoeveelheid condensaatwater bij 40/30 °C (Liter/h)
    39
    46
    52
    59
    77
    93
    pH-waarde van het condensaat
    ca. 4,0
    ca. 4,0
    ca. 4,0
    ca. 4,0
    ca. 4,0
    ca. 4,0
    Waterinhoud warmtewisselaar voor het verwarmingswater (Liter)
    50
    56
    62
    68
    80.5
    92.6
    Max. toegelaten keteloverdruk (bar)
    6
    6
    6
    6
    6
    6
    Max. toegelaten aanvoertemperatuur (°C)
    90
    90
    90
    90
    90
    90
    Beschikbare persdruk van de gasventilator (Pa)
    150
    150
    150
    150
    200
    250
    Stilstandverliezen overtemperatuur 30 / 50K (%)
    0,11 / 0,18
    0,10 / 0,17
    0,09 / 0,15
    0,09 / 0,14
    0,07 / 0,13
    0,06 / 0,10
    Rookgastemperatuur 80/60-50/30 bij Qmax (°C)
    65-35
    65-35
    65-35
    65-35
    65-42
    65-40
    Rookgastemperatuur 80/60-50/30 bij Qmin (°C)
    60-30
    60-30
    60-30
    60-30
    62-32
    62-32
    Max. rookgasmassastroom (g/s)
    156.3
    185.2
    225.3
    247.4
    307
    407
    Rookgaswaardegroep volgens DVGW G 635
    G 52
    G 52
    G 52
    G 52
    G52
    G52
    Verwarmingswaterweerstand bij 20K spreiding (mbar)
    120
    113
    126
    118
    127
    123
    Beschermingsklasse
    IP20
    IP20
    IP20
    IP20
    IP20
    Geluidsvermogen cf. NEN/NBN EN 15036 deel 1, gesloten systeem (dB(A))
    61
    66
    68
    68
    67.7
    73.3
    Geluidsdrukniveau 1 m voor MGK-2, gesloten systeem 2) (dB(A))
    44
    49
    50
    50
    85.1
    83.5
    Geluidsvermogen cf. NEN/NBN EN 15036 deel 1, open systeem (dB(A))
    78
    82
    84
    84
    65-70
    70-75
    Geluidsdrukniveau 1 m voor MGK-2, open systeem 2) (dB(A))
    60
    64
    65
    65
    82-87
    80-85
    Rendement
    η 80/60 bij Qmax (%)
    98.8
    98
    98.2
    98.4
    98.7
    98.8
    η 50/30 bij Qmax (%)
    105.6
    105.3
    105.4
    105.5
    106
    106.2
    η TR30 bij 30% (%)
    107.8
    108.9
    108.6
    107.6
    108.8
    110
    Nominaal rendement
    bij 40 / 30 °C (%)
    109.9
    110.1
    110.3
    110.4
    110.1
    110.1
    bij 75 / 60 °C (%)
    106.4
    106.4
    106.3
    106.3
    106.3
    106.3
    Totale hoogte (A mm)
    1460
    1460
    1460
    1460
    1460
    1460
    Totale breedte / breedte zonder gas-luchtregeling (B mm)
    1860/1295
    2265 / 1700
    2265 / 1700
    Totale diepte / diepte zonder omkasting (C mm)
    850 / 790
    850 / 790
    850 / 790
    850 / 790
    970 / 950
    970 / 950
    Rookgasbuisdiameter (mm)
    250
    250
    250
    250
    250
    250
    Verbrandingsluchttoevoer (mm)
    200
    200
    200
    200
    200
    200
    Verwarmingsaanvoer (DN)
    80 PN6
    80 PN6
    80 PN6
    80 PN6
    100/6
    100/6
    Verwarmingsretour (DN)
    80 PN6
    80 PN6
    80 PN6
    80 PN6
    100/6
    100/6
    Gasaansluiting (R)
    2“
    2“
    2“
    2“
    2,5
    2.5
    Lucht-/rookgasgeleiding (Type)
    B23, B23P, C33, C43, C53, C63, C83, C93
    B23, B23P, C43, C53, C63, C83, C93
    Gasaansluitwaarde:
    Aardgas E/H (Hi = 9,5 kWh/m³= 34,2 MJ/m³)
    39.1
    46.7
    54.8
    62.5
    75
    99.5
    Aardgas LL (Hi = 8,6 kWh/m³ = 31,0 MJ/m³)
    43.2
    51.6
    60.6
    69.0
    80.3
    106.6
    Gasaansluitdruk: Aardgas E/H/LL (mbar)
    20
    20
    20
    20
    20
    20
    Gewicht
    Totaal gewicht (leeg) (kg)
    390
    420
    450
    480
    Elektriciteit
    Elektrische aansluiting beveiliging (V~/Hz)
    1~ NPE / 230VAC / 50Hz / 10A/B alternatief: 3~ NPE / 400 VAC / 50 Hz / 10 A/B
    1~ NPE / 230 VAC / 50 Hz / 10 A/B
    3~ NPE / 400 VAC / 50 Hz
    Uitgang beveiliging verwarmingscircuitpomp / ZHP (V~/Hz)
    1~ NPE / 230VAC / 50Hz / 4A/B alternatief: 3~ NPE / 400 VAC / 50 Hz / 4 A
    1~ NPE / 230 VAC / 50 Hz / max. 7A
    Elektrische vermogensopname (deellast/vollast) (W)
    42 - 410
    45 - 490
    48 - 580
    50 - 660
    50 - 850
    60 - 1835
    Elektrische vermogensopname in stand-by (W)
    8
    8
    8
    8
    8
    11
