Série d’unités de ventilation compactes CRL evo

Unités de ventilation compactes avec échangeur de chaleur rotatif

Pour une installation intérieure et extérieure, afin de garantir un climat intérieur agréable, par exemple dans de petits immeubles de bureaux, des centres médicaux ou des crèches

L’unité de traitement d’air compacte avec échangeur de chaleur rotatif

WOLF CRL evo

Ventilation, déshumidification, chauffage et refroidissement fiables et extrêmement efficaces dans un espace réduit. Certifié Eurovent.

Déshumidification, chauffage et refroidissement de pièces à forte occupation: unités de ventilation compactes, écoénergétiques et faciles à installer, équipées d’un échangeur de chaleur rotatif, adaptées aux petits immeubles de bureaux, hôtels, centres médicaux, cabinets et crèches, etc. – optimisées pour les petites surfaces d’installation et un niveau de confort élevé.

► Pour des débits d’air de 1 300 à 4 900 m³/h

Aperçu des avantages:

Les unités sont équipées de la toute dernière génération de ventilateurs EC, d’une régulation complète et de filtres à poches à longue durée de vie. Cinq tailles de construction pour une installation intérieure et cinq pour une installation extérieure couvrent les débits d’air nécessaires dans les petits bâtiments commerciaux, hôteliers et sociaux. Grâce aux tuyauteries et câblages prêts à raccorder, elles sont compatibles plug‑and‑play et peuvent être installées et mises en service rapidement et facilement. Elles utilisent à la fois le free cooling, ainsi que des modules de chauffage et de refroidissement à eau, des modules de chauffage électriques intégrables, ainsi que la technologie de pompe à chaleur Clima‑Split.

Faible consommation d’énergie

Ventilateurs IE5‑EC de dernière génération, à réglage continu et à haute efficacité énergétique, provenant de fabricants européens leaders
L’unité standard peut être configurée individuellement: par exemple, modules de chauffage et de refroidissement à base d’eau, ainsi que modules de chauffage électriques intégrables et modulables en continu, et système de surveillance énergétique
Rendement > 80 % selon la norme EN308
En option: systèmes Clima‑Split pour chauffer et/ou refroidir, montés sur un châssis commun avec l’unité de traitement d’air si souhaitét

WOLF Clima Split

Le système WOLF Clima‑Split combine une pompe à chaleur air‑air haute performance avec une technologie inverter moderne pour le raccordement à un évaporateur direct dans l’unité de traitement d’air
Livré comme solution complète pré‑montée, prête à fonctionner, y compris la tuyauterie, le remplissage et le câblage
En option, disponible en système tout‑en‑un monté sur un châssis commun
Régulation haute précision avec une réactivité exceptionnellement rapide
Fonctionnement en cascade possible avec jusqu’à 5 unités extérieures
Très haute efficacité énergétique en combinaison avec un rotor à sorption

Régulation

Plug & Play grâce au câblage complet
Armoire électrique testée en usine avec écran LCD et commande numérique intégrée, qui régule en continu le climat. Le logiciel sur mesure de WOLF garantit une interaction parfaite de tous les composants
L’accès à distance via un navigateur Web permet des réglages détaillés, des modifications du mode de fonctionnement et l’enregistrement des points de données. Compatible avec les systèmes WOLF Smartset, Link Pro et GTB via Modbus, BACnet/IP, LON ou module Web
Peut être reconfiguré à tout moment et adapté individuellement
En option: surveillance énergétique simple via le panneau de commande ou le portail Smart Set (y compris, si souhaité, l’affichage de la consommation)

Récupération de chaleur

Un large choix d’échangeurs de chaleur rotatifs (échangeurs de condensation, échangeurs enthalpiques ou échangeurs à sorption) assure une récupération de chaleur maximale tout en garantissant la meilleure efficacité énergétique et une gestion efficace de l’humidité
En option: joint labyrinthique avec une étanchéité à l’air > 98 %, dépassant la classe 1 de la norme DIN EN 16798‑3 en référence au facteur de correction de l’air extérieur

Hygiène

Conception conforme aux directives d’hygiène en vigueur VDI 6022 et VDI 3803
Filtres à poches (air soufflé jusqu’à ePM1 85 % (F9)) avec une longue durée de vie et système de fixation rapide des filtres
Accès facile pour le nettoyage et la maintenance (silencieux Flip&Clean, systèmes de filtres à changement rapide qui n’absorbent ni ne retiennent l’humidité), ainsi que sols lisses et plans
En option: deuxième étage de filtration, surveillance des filtres via capteur de pression différentielle ou pressostat

Enveloppe

Les unités de ventilation compactes CRL evo passent également par de petites ouvertures d’accès et dans de petits locaux techniques, et sont disponibles — pour une même performance d’air — dans différentes enveloppes, divisibles à partir de 4 200 m³/h
Conforme aux classes L1 ; D1 ; T2 ; TB2 ; F9 et incombustible selon la classe de matériau de construction DIN 4102 : A1 (testé par TÜV Süd selon DIN EN 1886)
En option: actionneur à rappel par ressort pour volets
Version extérieure, intérieure et extérieure entièrement thermolaquée pour une protection contre la corrosion
Extensible de manière modulaire

Données techniques

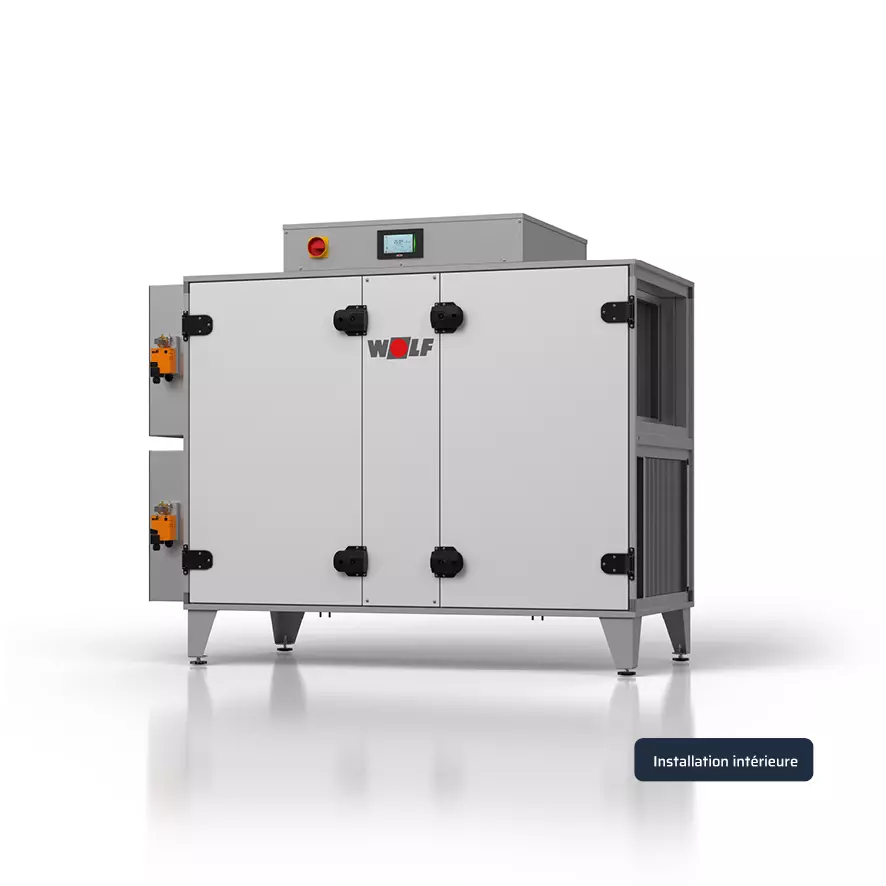

CRL evo - Variante iH / Installation intérieure

Type

CRL

1.300 evo

1.750 evo

2.600 evo

3.200 evo

4.200 evo

4.900 evo

Débit d’air

m³/h

1.300

1.750

2.600

3.200

4.200

4.900

Variante

Longueur L totale

1552

1654

1688

Profondeur T incl. fermeture/toiture

745

948

1151

Hauteur H totale

1336

1743

Puissance du registre électrique (optionnel)

Division de l’appareil

aucune

2-parties

Données techniques

CRL evo - Variante iH / Installation intérieure

Type (CRL)

1.300 evo

1.750 evo

2.600 evo

3.200 evo

4.200 evo

4.900 evo

Débit d’air (m³/h)

1.300

1.750

2.600

3.200

4.200

4.900

Variante

Longueur L totale (mm)

1552

1654

1688

Profondeur T incl. fermeture/toiture (mm)

745

948

1151

Hauteur H totale (mm)

1336

1743

Puissance du registre électrique (optionnel) (kW)

Division de l’appareil

aucune

2-parties

CRL evo - Variante A / Installation extérieure

Type

CRL

1.300 evo

1.750 evo

2.600 evo

3.200 evo

4.200 evo

4.900 evo

Débit d'air

m³/h

1.300

1.750

2.600

3.200

4.200

4.900

Variante

Longueur L totale

1817

1918

Profondeur T incl. fermeture/toiture

814

1016

1151

Hauteur H totale

1481

1888

Puissance du registre électrique (optionnel)

Division de l’appareil

aucune

CRL evo - Variante A / Installation extérieure

Type (CRL)

1.300 evo

1.750 evo

2.600 evo

3.200 evo

4.200 evo

4.900 evo

Débit d'air (m³/h)

1.300

1.750

2.600

3.200

4.200

4.900

Variante

Longueur L totale (mm)

1817

1918

Profondeur T incl. fermeture/toiture (mm)

814

1016

1151

Hauteur H totale (mm)

1481

1888

Puissance du registre électrique (optionnel) (kW)

Division de l’appareil

aucune
