Séria kompaktných vetracích jednotiek CRL evo

Kompaktné vetracie jednotky s rotačným výmenníkom tepla

Na inštaláciu v interiéri aj exteriéri, pre zabezpečenie príjemnej vnútornej klímy, napríklad v menších administratívnych budovách, zdravotných centrách alebo materských školách

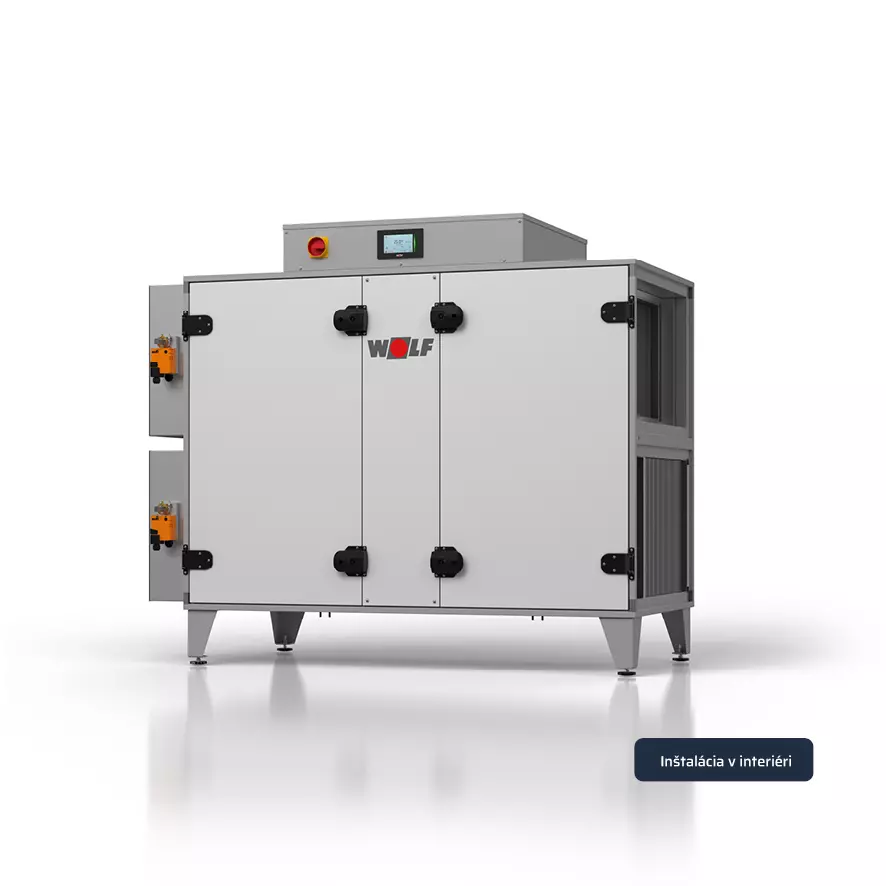

Kompaktná vzduchotechnická jednotka s rotačným výmenníkom tepla

WOLF CRL evo

Spoľahlivé a vysoko efektívne vetranie, odvlhčovanie, vykurovanie a chladenie na malom priestore. Certifikované podľa Eurovent.

Odvlhčovanie, vykurovanie a chladenie priestorov s vysokou obsadenosťou: kompaktné, energeticky úsporné a jednoducho inštalovateľné vetracie jednotky s rotačným výmenníkom tepla, určené pre menšie administratívne budovy, hotely, zdravotnícke centrá, ambulancie a materské školy a pod. – optimalizované pre malé inštalačné plochy a vysoký komfort

► Pre objemové prietoky vzduchu od 1 300 do 4 900 m³/h

Výhody na prvý pohľad:

Jednotky sú vybavené najnovšou generáciou EC ventilátorov, plnohodnotnou reguláciou a vreckovými filtrami s dlhou životnosťou. Päť veľkostí pre interiérovú aj exteriérovú inštaláciu pokrýva požadované objemové prietoky vzduchu v menších komerčných, hotelových a sociálnych budovách. Vďaka pripravenému potrubiu a kabeláži sú jednotky plug‑and‑play, takže ich možno rýchlo a jednoducho pripojiť a uviesť do prevádzky. Využívajú voľné chladenie (free cooling), ako aj vodné chladiace a vykurovacie moduly, elektrické integrovateľné vykurovacie moduly a taktiež technológiu tepelného čerpadla Clima‑Split.

wolf

Nízka spotreba energie

  • Najmodernejšie, plynule regulovateľné a energeticky úsporné IE5‑EC ventilátory od popredných európskych výrobcov. Integrovaný merací systém na určovanie objemového prietoku vzduchu
  • Štandardná jednotka môže byť individuálne nakonfigurovaná: Na výber sú napríklad vodné chladiace a vykurovacie moduly a navyše elektricky integrovateľné plynule regulovateľné vykurovacie moduly, energetický monitoring
  • Účinnosť > 80 % podľa EN308
  • Voliteľne: systémy Clima‑Split na vykurovanie a/alebo chladenie, na želanie namontované spolu so vzduchotechnickou jednotkou na spoločnom základovom ráme
wolf

WOLF Clima Split

  • Systém WOLF Clima‑Split kombinuje výkonné vzduchové tepelné čerpadlo s modernou invertorovou technológiou na pripojenie k priamemu výparníku vo klimatizačnom zariadení.
  • Ako predmontované kompletné riešenie je dodávaný pripravený na prevádzku vrátane potrubnej inštalácie, naplnenia a kabeláže.
  • Voliteľne ako All‑in‑One systém namontovaný na spoločnom základovom ráme.
  • Vysokopresná regulácia s mimoriadne rýchlou reakciou.
  • Možnosť kaskádového zapojenia až s 5 vonkajšími jednotkami.
  • Mimoriadne energeticky efektívny v kombinácii so sorpčným rotorom
wolf

Riadenie

  • Plug & Play vďaka kompletnej kabeláži
  • Vo výrobe otestovaná rozvodná skriňa s LCD displejom a integrovaným digitálnym riadením, ktoré nepretržite reguluje klímu. Prispôsobený softvér WOLF zabezpečuje dokonalú súhru všetkých komponentov.
  • Diaľkový prístup cez webový prehliadač umožňuje detailné nastavenia, zmeny prevádzkového režimu a zaznamenávanie dátových bodov. Kompatibilné so systémami WOLF Smartset, Link Pro a systémami MaR prostredníctvom Modbus, BACnet/IP, LON alebo webového modulu.
  • Možno kedykoľvek spätne a individuálne rozšíriť
  • Voliteľne: jednoduché monitorovanie energie prostredníctvom ovládacieho panelu alebo portálu Smart Set (vrátane voliteľného zobrazenia spotreby).
CRL Evo max - Superseal

Rekuperácia tepla

  • Veľký výberrotačných výmenníkov tepla(kondenzačné, entalpické alebo sorpčné výmenníky) zabezpečuje maximálnu rekuperáciu tepla a zároveň najlepšiu energetickú účinnosť a účinné riadenie vlhkosti.
  • Voliteľne: labyrintové tesnenie s tesnosťou > 98 %, ktoré prekonáva triedu 1 podľa DIN EN 16798‑3 vo vzťahu ku korekčnému faktoru vonkajšieho vzduchu.
wolf

Hygiena

  • Dizajn v súlade s platnými hygienickými smernicami VDI 6022 a VDI 3803.
  • Vreckové filtre (prívodný vzduch až ePM1 85 % (F9)) s dlhou životnosťou a rýchloupínacím systémom filtrov
  • Jednoduchý prístup na čistenie a údržbu (tlmiče Flip&Clean, systémy rýchlej výmeny filtrov, ktoré neabsorbujú ani neukladajú vlhkosť) a taktiež hladké a rovné podlahy
  • Voliteľne: druhá filtračná stupeň, monitorovanie filtrov pomocou snímača alebo spínača diferenčného tlaku
wolf

Skriňa jednotky

  • Kompaktné vetracie jednotky CRL evo prejdú aj cez malé montážne otvory a do malých technických miestností a pri rovnakej vzduchovej kapacite sú dostupné v rôznych skriniach, deliteľných od 4 200 m³/h
  • Zodpovedá triedam L1; D1; T2; TB2; F9 a je nehorľavá podľa stavebnej triedy DIN 4102: A1 (testované TÜV Süd podľa DIN EN 1886)
  • Voliteľne: pružinový vratný pohon pre klapky
  • Vonkajšie vyhotovenie je zvnútra aj zvonku kompletne práškovo lakované na ochranu proti korózii
  • Modulárne rozšíriteľná

Technické údaje

CRL evo - Varianta iH / Inštalácia v interiéri
Typ
CRL
1.300 evo
1.750 evo
2.600 evo
3.200 evo
4.200 evo
4.900 evo
Množstvo vzduchu
m³/h
1.300
1.750
2.600
3.200
4.200
4.900
Varianta
iH
iH
iH
iH
iH
iH
Celková dĺžka L
mm
1552
1552
1654
1654
1688
1688
Hĺbka T vr. uzáveru/strechy
mm
745
745
948
948
1151
1151
Celková výška H
mm
1336
1336
1743
1743
1743
1743
Výkon elektrického registra (voliteľne)
kW
4
4
8
8
12
12
Delenie zariadenia
Žiadne
Žiadne
Žiadne
Žiadne
2‑dielne
2‑dielne

Technické údaje

CRL evo - Varianta iH / Inštalácia v interiéri
    Typ (CRL)
    1.300 evo
    1.750 evo
    2.600 evo
    3.200 evo
    4.200 evo
    4.900 evo
    Množstvo vzduchu (m³/h)
    1.300
    1.750
    2.600
    3.200
    4.200
    4.900
    Varianta
    iH
    iH
    iH
    iH
    iH
    iH
    Celková dĺžka L (mm)
    1552
    1552
    1654
    1654
    1688
    1688
    Hĺbka T vr. uzáveru/strechy (mm)
    745
    745
    948
    948
    1151
    1151
    Celková výška H (mm)
    1336
    1336
    1743
    1743
    1743
    1743
    Výkon elektrického registra (voliteľne) (kW)
    4
    4
    8
    8
    12
    12
    Delenie zariadenia
    Žiadne
    Žiadne
    Žiadne
    Žiadne
    2‑dielne
    2‑dielne
    CRL evo - Varianta A / Inštalácia v exteriéri
    Typ
    CRL
    1.300 evo
    1.750 evo
    2.600 evo
    3.200 evo
    4.200 evo
    4.900 evo
    Množstvo vzduchu
    m³/h
    1.300
    1.750
    2.600
    3.200
    4.200
    4.900
    Varianta
    A
    A
    A
    A
    A
    A
    Celková dĺžka L
    mm
    1817
    1817
    1918
    1918
    1918
    1918
    Hĺbka T vr. uzáveru/strechy
    mm
    814
    814
    1016
    1016
    1151
    1151
    Celková výška H
    mm
    1481
    1481
    1888
    1888
    1888
    1888
    Výkon elektrického registra (voliteľne)
    kW
    4
    4
    8
    8
    12
    12
    Delenie zariadenia
    Žiadne
    Žiadne
    Žiadne
    Žiadne
    Žiadne
    Žiadne
    CRL evo - Varianta A / Inštalácia v exteriéri
      Typ (CRL)
      1.300 evo
      1.750 evo
      2.600 evo
      3.200 evo
      4.200 evo
      4.900 evo
      Množstvo vzduchu (m³/h)
      1.300
      1.750
      2.600
      3.200
      4.200
      4.900
      Varianta
      A
      A
      A
      A
      A
      A
      Celková dĺžka L (mm)
      1817
      1817
      1918
      1918
      1918
      1918
      Hĺbka T vr. uzáveru/strechy (mm)
      814
      814
      1016
      1016
      1151
      1151
      Celková výška H (mm)
      1481
      1481
      1888
      1888
      1888
      1888
      Výkon elektrického registra (voliteľne) (kW)
      4
      4
      8
      8
      12
      12
      Delenie zariadenia
      Žiadne
      Žiadne
      Žiadne
      Žiadne
      Žiadne
      Žiadne
