Pompe à chaleur air/eau système split BWL-1S(B)

Pompe à chaleur air/eau split en modulation, version très efficace sur le plan énergétique pour le mode chauffage, le refroidissement et la préparation d’eau chaude en tant que module intérieur et extérieur pour une installation séparée.

BWL-1S(B)05/230 V
BWL-1S(B)07/230 V
BWL-1S(B)10/230 V
BWL-1S(B)14/230 V
Afficher tous

Dans sa version la plus petite (jusqu'à 5 kW), la pompe à chaleur split WOLF est parfaitement adaptée aux maisons à faible consommation énergétique. Pour les grands bâtiments résidentiels luxueux avec un grand besoin de chaleur, le BWL-1S(B)-16 (jusqu'à 16 kW) fournit suffisamment d’énergie.

BWL-1S - Module intérieur avec élément chauffant électrique intégré et module extérieur pour le fonctionnement monovalent permettant de couvrir l’ensemble des besoins thermiques d’un bâtiment.

BWL-1SB - Module intérieur sans élément chauffant électrique et module extérieur pour le fonctionnement bivalent avec générateur de chaleur externe.

Que souhaitez-vous savoir ?

Aperçu des avantages

Module intérieur

Élément chauffant électrique optimisé en termes de flux/rendement (pour la BWL-1SB, uniquement en tant qu’accessoire) ; - 2 / 4 / 6 kW en fonction du type de raccordement ; - couverture de pic de charge réglable ; - réglable en tant que mode secours et chauffage de chape

Réglage Delta T par la vitesse de pompe

Contacts pour signal de commande SDE ou Smart Grid

Correction externe de la température du système via p. ex. Smart Grid ou installation photovoltaïque

Manomètre, soupape de sécurité avec tuyau d’évacuation, capteur de pression de circuit de chauffage, circulateur chauffage haute efficacité et vanne d’inversion 3 voies

Calorimètre intégré avec capteur de débit

Sonde de température départ et de retour

Conduites de fluide frigorigène avec isolation, valve Schrader et capteur de température

Électronique de réglage avec bornier électrique

Câblage rapide, sûr et aisé

Label de qualité EHPA

Smart Grid Ready pour incorporation au réseau électrique intelligent

Possibilité de commande externe via On/Off ou 0-10 V

Emplacement pour interface LAN / WLAN ISM7i

Habillage avec isolation acoustique et thermique, étanche à la formation d'eau de condensation

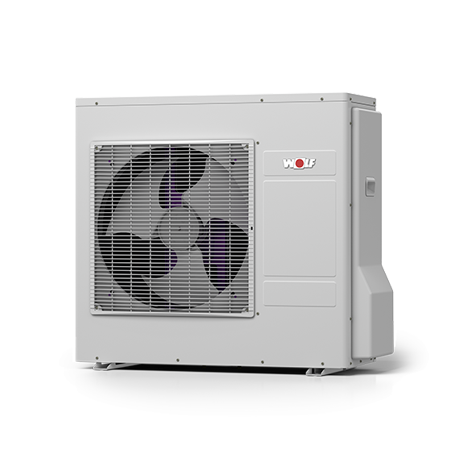

Module extérieur

Évaporateur avec revêtement de protection

Réglage électrique de puissance avec technique d’inverseur (chauffage / refroidissement)

Vanne d'inversion à 4 voies et détendeur électronique

Raccords sertis pour conduites de fluide frigorigène

Mise en place avec console de sol ou murale

Mode nocturne pour réduction du bruit

Avec recouvrement latéral des raccordements

Caractéristiques techniques

Pompe à chaleur air/eau système split BWL-1S(B)
Type de modèle
BWL-1S(B) 05/230 V
BWL-1S(B) 07/230 V
BWL-1S(B) 10/230 V
BWL-1S(B) 14/230 V
BWL-1S(B) 10/400 V
BWL-1S(B) 14/400 V
BWL-1S(B) 16/400 V
Données générales
Classe d’efficacité énergétique chauffage des locaux basse température
A+++
A+++
A+++
A+++
A+++
A+++
A+++
Classe d’efficacité énergétique chauffage des locaux température moyenne
A+
A++
A+
A+
A++
A++
A++
Dimensions
Largeur x hauteur x profondeur unité extérieure (avec pieds et portes frontales)
mm
964 x 862 x 363
964 x 862 x 363
964 x 1261 x 363
964 x 1261 x 363
964 x 1261 x 363
964 x 1261 x 363
964 x 1261 x 363
Largeur x hauteur x profondeur unité intérieure (avec pieds et portes frontales)
mm
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
Poids
Poids unité extérieure / unité intérieure
kg
66 / 31
66 / 31
110 / 30
110 / 32
110 / 35
110 / 37
110 / 37
Circuit frigorifique
Type de fluide frigorigène / GWP
- /
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
Quantité de remplissage / CO2 éq
kg / t
2,15 / 4,49
2,15 / 4,49
2,95 / 6,16
2,95 / 6,16
2,95 / 6,16
2,95 / 6,16
3,25 / 6,16
Longueur maximale de conduite de fluide frigorigène
m
25
25
25
25
25
25
25
Quantité d’appoint de fluide frigorigène pour conduite > 12m - 25m
g/m
60
60
60
60
60
60
Huile de fluide frigorigène
FV68S
FV68S
FV50S
FV50S
POE
POE
POE
Quantité de remplissage de fluide frigorigène
ml
650
650
1700
1700
1100
1100
1100
Type de compresseur
Compresseur à excentrique
Compresseur à excentrique
Compresseur à spirale (scroll)
Compresseur à spirale (scroll)
Compresseur à double excentrique
Compresseur à double excentrique
Compresseur à double excentrique
Pression maximale de fonctionnement
bar
43
43
43
43
43
43
43
Puissance de chauffe / COP selon EN14511
Puissance nominale A2/W35
kW / -
3,4 / 3,7
5,0 / 3,5
7,7 / 3,5
9,6 / 3,3
7,6 / 3,8
8,8 / 3,8
11,0 / 3,3
Puissance nominale A7/W35
kW / -
5,2 /4,9
7,3 / 4,8
11,1 / 4,7
14,1 / 4,3
10,2 / 4,8
12,1 / 4,8
13,8 / 3,6
Puissance max. A-7/W35
kW / -
5,1 / 2,9
6,2 / 2,7
7,7 / 2,5
9,5 / 2,5
8,1 / 2,3
8,7 / 2,3
10,9 / 2,4
Plage de puissance pour A2/W35
kW
1,9 - 6,6
1,9 - 8,8
3,6 - 9,5
3,6 - 10,9
2,9 - 10,6
3,1 - 12,4
3,5 - 12,2
Puissance frigorifique / EER selon EN14511
Puissance nominale A35/W7
kW / -
4,5 / 2,5
7,6 / 2,7
6,6 / 2,7
8,2 / 2,5
8,8 / 2,7
10,7 / 2,5
11,7 / 2,1
Puissance nominale A35/W18
kW / -
6,1 / 3,5
9,0 / 3,8
8,5 / 3,4
10,1 / 2,9
8,7 / 4,1
12,0 / 3,4
13,0 / 2,5
Plage de puissance compresseur pour A35/W18
kW
2,9 / 9,6
4,9 - 11,2
4,9 - 12,9
3,1 - 11,0
3,2 - 13,2
4,5 - 14,3
Coefficient d'absorption unité extérieure
Niveau de puissance acoustique (au sens de EN 12102/EN ISO 9614-2) pour A7/W55 pour puissance thermique nominale
dB(A)
59
63
63
63
61
63
64
Niveau de puissance acoustique max.
dB(A)
60
63
65
64
64
65
66
Niveau de puissance acoustique max. avec mode nocturne réduit
dB(A)
56
56
58
58
57
57
57
Limites d'utilisation
Températures limites de fonctionnement en mode chauffage
°C
+15 à +55
+20 à +55
+20 à +55
+20 à +55
+20 à +55
+20 à +55
+20 à +55
Températures limites de fonctionnement en mode refroidissement
°C
+10 à +45
+10 à +45
+7 à +20
+7 à +20
+7 à +20
+7 à +20
+7 à +20
Température eau de chauffage max. avec résistance électrique d'appoint
°C
75
75
75
75
75
75
75
Températures limites de fonctionnement air mode chauffage min/max
°C
-20 à +35
-20 à +35
-15 / +35
-15 / +35
-20 / +35
-20 / +35
-20 / +35
Températures limites de fonctionnement min/max refroidissement air
°C
+10 à +45
+10 à +45
+10 / +45
+10 / +45
+10 / +45
+10 / +45
+10 / +45
Eau de chauffage
Débit minimal
l/min
15
15
21
25
21
25
25
Débit d’eau nominal (5K)
l/min
16
19
31,8
40,4
28,8
34,1
40,2
Débit d’eau maximal (4K)
l/min
25
25
39,8
50,6
36
42,7
49,2
Perte de charge pompe à chaleur avec nominal (5K)
mbar
54
78
126
175
121
141
194
Pression résiduelle de refoulement à débit d’eau nominal
mbar
540
490
530
340
550
460
310
Pression maximale de fonctionnement
bar
3
3
3
3
3
3
3
Source de chaleur
Taux de volume d'air courant à fonctionnement nominal
m³ / h
2600
2600
3800
3800
3500
4200
4200
Raccordements
Raccord chauffage départ / retour / ECS départ
mm
28x1
28x1
28x1
28x1
28x1
28x1
28x1
Raccord conduites de fluide frigorigène
UNF
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
Dimensions conduites de fluide frigorigène
mm
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
Dimensions conduite eau de condensation unité extérieure
mm
16
16
16
16
16
16
16
Électricité unité extérieure
Raccordement réseau / protection fusible unité extérieure
1~NPE, 230 V CA, 50 Hz / 20 A(C)
1~NPE, 230 V CA, 50 Hz / 25 A(C)
1~NPE, 230 V CA, 50 Hz / 25 A(C)
1~NPE, 230 V CA, 50 Hz / 32 A(C)
3~NPE, 400 V CA, 50 Hz / 20 A(C)
3~NPE, 400 V CA, 50 Hz / 20 A(C)
3~NPE, 400 V CA, 50 Hz / 20 A(C)
Puissance absorbée max. ventilateurs
W
57
57
87
87
70
102
102
Puissance absorbée en mode veille
W
9
9
21
21
21
21
21
Puissance absorbée max. courant de compresseur / cosφ dans l'intervalle des limites d'utilisation
kW
3,6
3,6
5,4
6,4
5
6,6
6,3
Courant de démarrage de compresseur
A
10
10
10
10
10
10
10
Courant de démarrage de compresseur avec rotor bloqué
A
25
25
25
32
16
16
16
Courant à la mise sous tension (charge des condensateurs DC)
A
35
35
30
30
30
30
30
Indice de protection unité extérieure
Nombre maximal de démarrages du compresseur par heure
1/h
6
6
6
6
6
6
6
Indice de pulsation p
2
2
6
6
6
Plage de fréquence du compresseur
f
20 - 70
20 - 75
20 - 65
20 - 75
20 - 75
Indice de protection unité extérieure
IP24
IP24
IP24
IP24
IP24
IP24
IP24

Caractéristiques techniques

Pompe à chaleur air/eau système split BWL-1S(B)

  • BWL-1S(B) 05/230 V

  • BWL-1S(B) 07/230 V

  • BWL-1S(B) 10/230 V

  • BWL-1S(B) 14/230 V

  • BWL-1S(B) 10/400 V

  • BWL-1S(B) 14/400 V

  • BWL-1S(B) 16/400 V

    Données générales
    Classe d’efficacité énergétique chauffage des locaux basse température
    A+++
    A+++
    A+++
    A+++
    A+++
    A+++
    A+++
    Classe d’efficacité énergétique chauffage des locaux température moyenne
    A+
    A++
    A+
    A+
    A++
    A++
    A++
    Dimensions
    Largeur x hauteur x profondeur unité extérieure (avec pieds et portes frontales) (mm)
    964 x 862 x 363
    964 x 862 x 363
    964 x 1261 x 363
    964 x 1261 x 363
    964 x 1261 x 363
    964 x 1261 x 363
    964 x 1261 x 363
    Largeur x hauteur x profondeur unité intérieure (avec pieds et portes frontales) (mm)
    440 x 790 x 340
    440 x 790 x 340
    440 x 790 x 340
    440 x 790 x 340
    440 x 790 x 340
    440 x 790 x 340
    440 x 790 x 340
    Poids
    Poids unité extérieure / unité intérieure (kg)
    66 / 31
    66 / 31
    110 / 30
    110 / 32
    110 / 35
    110 / 37
    110 / 37
    Circuit frigorifique
    Type de fluide frigorigène / GWP (- /)
    R410A / 2088
    R410A / 2088
    R410A / 2088
    R410A / 2088
    R410A / 2088
    R410A / 2088
    R410A / 2088
    Quantité de remplissage / CO2 éq (kg / t)
    2,15 / 4,49
    2,15 / 4,49
    2,95 / 6,16
    2,95 / 6,16
    2,95 / 6,16
    2,95 / 6,16
    3,25 / 6,16
    Longueur maximale de conduite de fluide frigorigène (m)
    25
    25
    25
    25
    25
    25
    25
    Quantité d’appoint de fluide frigorigène pour conduite > 12m - 25m (g/m)
    60
    60
    60
    60
    60
    60
    Huile de fluide frigorigène
    FV68S
    FV68S
    FV50S
    FV50S
    POE
    POE
    POE
    Quantité de remplissage de fluide frigorigène (ml)
    650
    650
    1700
    1700
    1100
    1100
    1100
    Type de compresseur
    Compresseur à excentrique
    Compresseur à excentrique
    Compresseur à spirale (scroll)
    Compresseur à spirale (scroll)
    Compresseur à double excentrique
    Compresseur à double excentrique
    Compresseur à double excentrique
    Pression maximale de fonctionnement (bar)
    43
    43
    43
    43
    43
    43
    43
    Puissance de chauffe / COP selon EN14511
    Puissance nominale A2/W35 (kW / -)
    3,4 / 3,7
    5,0 / 3,5
    7,7 / 3,5
    9,6 / 3,3
    7,6 / 3,8
    8,8 / 3,8
    11,0 / 3,3
    Puissance nominale A7/W35 (kW / -)
    5,2 /4,9
    7,3 / 4,8
    11,1 / 4,7
    14,1 / 4,3
    10,2 / 4,8
    12,1 / 4,8
    13,8 / 3,6
    Puissance max. A-7/W35 (kW / -)
    5,1 / 2,9
    6,2 / 2,7
    7,7 / 2,5
    9,5 / 2,5
    8,1 / 2,3
    8,7 / 2,3
    10,9 / 2,4
    Plage de puissance pour A2/W35 (kW)
    1,9 - 6,6
    1,9 - 8,8
    3,6 - 9,5
    3,6 - 10,9
    2,9 - 10,6
    3,1 - 12,4
    3,5 - 12,2
    Puissance frigorifique / EER selon EN14511
    Puissance nominale A35/W7 (kW / -)
    4,5 / 2,5
    7,6 / 2,7
    6,6 / 2,7
    8,2 / 2,5
    8,8 / 2,7
    10,7 / 2,5
    11,7 / 2,1
    Puissance nominale A35/W18 (kW / -)
    6,1 / 3,5
    9,0 / 3,8
    8,5 / 3,4
    10,1 / 2,9
    8,7 / 4,1
    12,0 / 3,4
    13,0 / 2,5
    Plage de puissance compresseur pour A35/W18 (kW)
    2,9 / 9,6
    4,9 - 11,2
    4,9 - 12,9
    3,1 - 11,0
    3,2 - 13,2
    4,5 - 14,3
    Coefficient d'absorption unité extérieure
    Niveau de puissance acoustique (au sens de EN 12102/EN ISO 9614-2) pour A7/W55 pour puissance thermique nominale (dB(A))
    59
    63
    63
    63
    61
    63
    64
    Niveau de puissance acoustique max. (dB(A))
    60
    63
    65
    64
    64
    65
    66
    Niveau de puissance acoustique max. avec mode nocturne réduit (dB(A))
    56
    56
    58
    58
    57
    57
    57
    Limites d'utilisation
    Températures limites de fonctionnement en mode chauffage (°C)
    +15 à +55
    +20 à +55
    +20 à +55
    +20 à +55
    +20 à +55
    +20 à +55
    +20 à +55
    Températures limites de fonctionnement en mode refroidissement (°C)
    +10 à +45
    +10 à +45
    +7 à +20
    +7 à +20
    +7 à +20
    +7 à +20
    +7 à +20
    Température eau de chauffage max. avec résistance électrique d'appoint (°C)
    75
    75
    75
    75
    75
    75
    75
    Températures limites de fonctionnement air mode chauffage min/max (°C)
    -20 à +35
    -20 à +35
    -15 / +35
    -15 / +35
    -20 / +35
    -20 / +35
    -20 / +35
    Températures limites de fonctionnement min/max refroidissement air (°C)
    +10 à +45
    +10 à +45
    +10 / +45
    +10 / +45
    +10 / +45
    +10 / +45
    +10 / +45
    Eau de chauffage
    Débit minimal (l/min)
    15
    15
    21
    25
    21
    25
    25
    Débit d’eau nominal (5K) (l/min)
    16
    19
    31,8
    40,4
    28,8
    34,1
    40,2
    Débit d’eau maximal (4K) (l/min)
    25
    25
    39,8
    50,6
    36
    42,7
    49,2
    Perte de charge pompe à chaleur avec nominal (5K) (mbar)
    54
    78
    126
    175
    121
    141
    194
    Pression résiduelle de refoulement à débit d’eau nominal (mbar)
    540
    490
    530
    340
    550
    460
    310
    Pression maximale de fonctionnement (bar)
    3
    3
    3
    3
    3
    3
    3
    Source de chaleur
    Taux de volume d'air courant à fonctionnement nominal (m³ / h)
    2600
    2600
    3800
    3800
    3500
    4200
    4200
    Raccordements
    Raccord chauffage départ / retour / ECS départ (mm)
    28x1
    28x1
    28x1
    28x1
    28x1
    28x1
    28x1
    Raccord conduites de fluide frigorigène (UNF)
    5/8 + 7/8
    5/8 + 7/8
    5/8 + 7/8
    5/8 + 7/8
    5/8 + 7/8
    5/8 + 7/8
    5/8 + 7/8
    Dimensions conduites de fluide frigorigène (mm)
    10x1 + 16x1
    10x1 + 16x1
    10x1 + 16x1
    10x1 + 16x1
    10x1 + 16x1
    10x1 + 16x1
    10x1 + 16x1
    Dimensions conduite eau de condensation unité extérieure (mm)
    16
    16
    16
    16
    16
    16
    16
    Électricité unité extérieure
    Raccordement réseau / protection fusible unité extérieure
    1~NPE, 230 V CA, 50 Hz / 20 A(C)
    1~NPE, 230 V CA, 50 Hz / 25 A(C)
    1~NPE, 230 V CA, 50 Hz / 25 A(C)
    1~NPE, 230 V CA, 50 Hz / 32 A(C)
    3~NPE, 400 V CA, 50 Hz / 20 A(C)
    3~NPE, 400 V CA, 50 Hz / 20 A(C)
    3~NPE, 400 V CA, 50 Hz / 20 A(C)
    Puissance absorbée max. ventilateurs (W)
    57
    57
    87
    87
    70
    102
    102
    Puissance absorbée en mode veille (W)
    9
    9
    21
    21
    21
    21
    21
    Puissance absorbée max. courant de compresseur / cosφ dans l'intervalle des limites d'utilisation (kW)
    3,6
    3,6
    5,4
    6,4
    5
    6,6
    6,3
    Courant de démarrage de compresseur (A)
    10
    10
    10
    10
    10
    10
    10
    Courant de démarrage de compresseur avec rotor bloqué (A)
    25
    25
    25
    32
    16
    16
    16
    Courant à la mise sous tension (charge des condensateurs DC) (A)
    35
    35
    30
    30
    30
    30
    30
    Indice de protection unité extérieure
    Nombre maximal de démarrages du compresseur par heure (1/h)
    6
    6
    6
    6
    6
    6
    6
    Indice de pulsation p
    2
    2
    6
    6
    6
    Plage de fréquence du compresseur (f)
    20 - 70
    20 - 75
    20 - 65
    20 - 75
    20 - 75
    Indice de protection unité extérieure
    IP24
    IP24
    IP24
    IP24
    IP24
    IP24
    IP24
    Voir plus Afficher moins

    Téléchargements

    Entièrement à votre service !

    Fabriqué en Allemagne
    & ingénierie allemande

    Faites confiance à la qualité supérieure de notre développement et de notre production bavarois. Nous fabriquons des appareils durables, robustes et fiables.

    Fabriqué en Allemagne
    & ingénierie allemande

    Faites confiance à la qualité supérieure de notre développement et de notre production bavarois. Nous fabriquons des appareils durables, robustes et fiables.

    L’expertise WOLF
    Plus de 50 ans d’expérience

    Nous développons depuis des décennies des solutions pour le climat intérieur. Fidèles au principe « conçu pour vous ».

    L’expertise WOLF
    Plus de 50 ans d’expérience

    Nous développons depuis des décennies des solutions pour le climat intérieur. Fidèles au principe « conçu pour vous ».

    Généralistes et experts
    Chauffage, ventilation et traitement d’air

    Avec nos solutions complètes, nous couvrons tous vos besoins. Vous avez un système parfaitement harmonisé, un seul système de commande, un seul interlocuteur.

    Généralistes et experts
    Chauffage, ventilation et traitement d’air

    Avec nos solutions complètes, nous couvrons tous vos besoins. Vous avez un système parfaitement harmonisé, un seul système de commande, un seul interlocuteur.

    Smarthome
    Une maison moderne

    Commandez votre chauffage, votre ventilation et beaucoup d’autres appareils avec Smarthome, quel que soit l’endroit où vous vous trouvez.

    Smarthome
    Une maison moderne

    Commandez votre chauffage, votre ventilation et beaucoup d’autres appareils avec Smarthome, quel que soit l’endroit où vous vous trouvez.

    Fabriqué en Allemagne
    & ingénierie allemande

    Faites confiance à la qualité supérieure de notre développement et de notre production bavarois. Nous fabriquons des appareils durables, robustes et fiables.

    L’expertise WOLF
    Plus de 50 ans d’expérience

    Nous développons depuis des décennies des solutions pour le climat intérieur. Fidèles au principe « conçu pour vous ».

    Généralistes et experts
    Chauffage, ventilation et traitement d’air

    Avec nos solutions complètes, nous couvrons tous vos besoins. Vous avez un système parfaitement harmonisé, un seul système de commande, un seul interlocuteur.

    Smarthome
    Une maison moderne

    Commandez votre chauffage, votre ventilation et beaucoup d’autres appareils avec Smarthome, quel que soit l’endroit où vous vous trouvez.

    Bonjour !

    Comment pouvons-nous vous aider ?

    Assistance commerciale
    Assistance technique
    Administration des ventes
    Liens rapides
    WOLF Service App
    Portail myWOLF
    Formulaire de contact
    Garantie 5 ans
