Série kompaktních větracích jednotek CRL evo

Kompaktní větrací jednotky s rotačním výměníkem tepla

Pro instalaci v interiéru i exteriéru, aby bylo zajištěno příjemné vnitřní klima, například v menších kancelářských budovách, zdravotních centrech nebo mateřských školách

Kompaktní vzduchotechnická jednotka s rotačním výměníkem tepla

WOLF CRL evo

Spolehlivé a vysoce efektivní větrání, odvlhčování, vytápění a chlazení na malém prostoru. Certifikace Eurovent.

Odvlhčování, vytápění a chlazení místností s vysokou obsazeností: kompaktní, energeticky úsporné a snadno instalovatelné větrací jednotky s rotačním výměníkem tepla, vhodné pro menší kancelářské budovy, hotely, zdravotnická centra, ordinace a mateřské školy apod. – optimalizované pro malé instalační plochy a vysoký komfort.

► Pro objemové průtoky vzduchu od 1 300 do 4 900 m³/h

Výhody na první pohled:

Jednotky jsou vybaveny nejnovější generací ventilátorů EC, plnohodnotnou regulací a kapesními filtry s dlouhou životností. Pět velikostí jednotek pro instalaci v interiéru a pět pro instalaci v exteriéru pokrývá potřebné objemové průtoky vzduchu v malých komerčních, hotelových a sociálních budovách. Díky připravenému potrubí a kabeláži jsou jednotky plug‑and‑play a lze je rychle a snadno připojit a uvést do provozu. Využívají jak volné chlazení (free cooling), tak vodní chladicí a topné moduly, elektrické integrovatelné topné moduly a také technologii tepelných čerpadel Clima‑Split.

wolf

Nízká spotřeba energie

  • Nejmodernější, plynule regulovatelné a energeticky úsporné IE5‑EC ventilátory od předních evropských výrobců. Integrovaný měřicí systém pro stanovení objemového průtoku vzduchu
  • Standardní jednotku lze individuálně nakonfigurovat: k dispozici jsou například vodní chladicí a topné moduly a navíc elektricky integrovatelné plynule regulovatelné topné moduly, monitoring energie
  • Účinnost > 80 procent podle EN308
  • Volitelně: Clima‑Split systémy pro vytápění a/nebo chlazení, které lze na přání namontovat spolu s VZT jednotkou na společný základový rám
wolf

WOLF Clima Split

  • Systém WOLF Clima‑Split kombinuje vysoce výkonné vzduchové tepelné čerpadlo s moderní invertorovou technologií pro připojení k přímému výparníku ve vzduchotechnické jednotce
  • Jako předem smontované kompletní řešení je dodáván připravený k provozu, včetně potrubních rozvodů, naplnění a kabeláže
  • Volitelně jako systém All‑in‑One, namontovaný na společném základovém rámu
  • Vysoce přesná regulace s mimořádně rychlou reakcí
  • Možnost kaskádového provozu až s 5 venkovními jednotkami
  • Vysoce energeticky účinný v kombinaci se sorpčním rotorem
wolf

Řízení

  • Plug & Play díky kompletnímu kabelovému propojení
  • Ve výrobě testovaná rozvodná skříň s LCD displejem a integrovaným digitálním řízením, které průběžně reguluje klima. Přizpůsobený software WOLF zajišťuje perfektní spolupráci všech komponent
  • Vzdálený přístup přes webový prohlížeč umožňuje detailní nastavení, změny provozních režimů a záznam datových bodů. Kompatibilní se systémy WOLF Smartset, Link Pro a systémy MaR přes Modbus, BACnet/IP, LON nebo webový modul
  • Lze kdykoliv znovu konfigurovat a individuálně rozšířit
  • Volitelně: jednoduchý monitoring energie přes ovládací panel nebo portál Smart Set (včetně volitelného zobrazení spotřeby)
CRL Evo max - Superseal

Rekuperace tepla

  • Velký výběr rotačních výměníků tepla (kondenzačních, entalpických nebo sorpčních výměníků) zajišťuje maximální rekuperaci tepla a zároveň nejlepší energetickou účinnost a účinné řízení vlhkosti
  • Volitelně: labyrintové těsnění s těsností > 98 %, které překračuje třídu 1 dle normy DIN EN 16798‑3 ve vztahu ke korekčnímu faktoru venkovního vzduchu
wolf

Hygiena

  • Konstrukce v souladu s platnými hygienickými směrnicemi VDI 6022 a VDI 3803
  • Kapesní filtry (přiváděný vzduch až ePM1 85 % (F9)) s dlouhou životností a rychloupínacím systémem filtrů
  • Snadný přístup pro čištění a údržbu (tlumiče Flip&Clean, rychlovýměnné filtrační systémy, které neabsorbují ani neukládají vlhkost) a také hladké a rovné podlahy
  • Volitelně: druhá filtrační etapa, dohled nad filtry pomocí snímače nebo spínače diferenčního tlaku
wolf

Skříň jednotky

  • Kompaktní větrací jednotky CRL evo projdou také malými montážními otvory a do malých technických místností a jsou při stejné vzduchové kapacitě dostupné v různých skříních, dělitelných od 4 200 m³/h
  • Splňuje třídy L1; D1; T2; TB2; F9 a je nehořlavá podle stavební třídy DIN 4102: A1 (testováno TÜV Süd podle DIN EN 1886)
  • Volitelně: pružinový vratný pohon pro klapky
  • Venkovní provedení, uvnitř i zvenčí kompletně práškově lakované pro ochranu proti korozi
  • Modulárně rozšiřitelná

Technické údaje

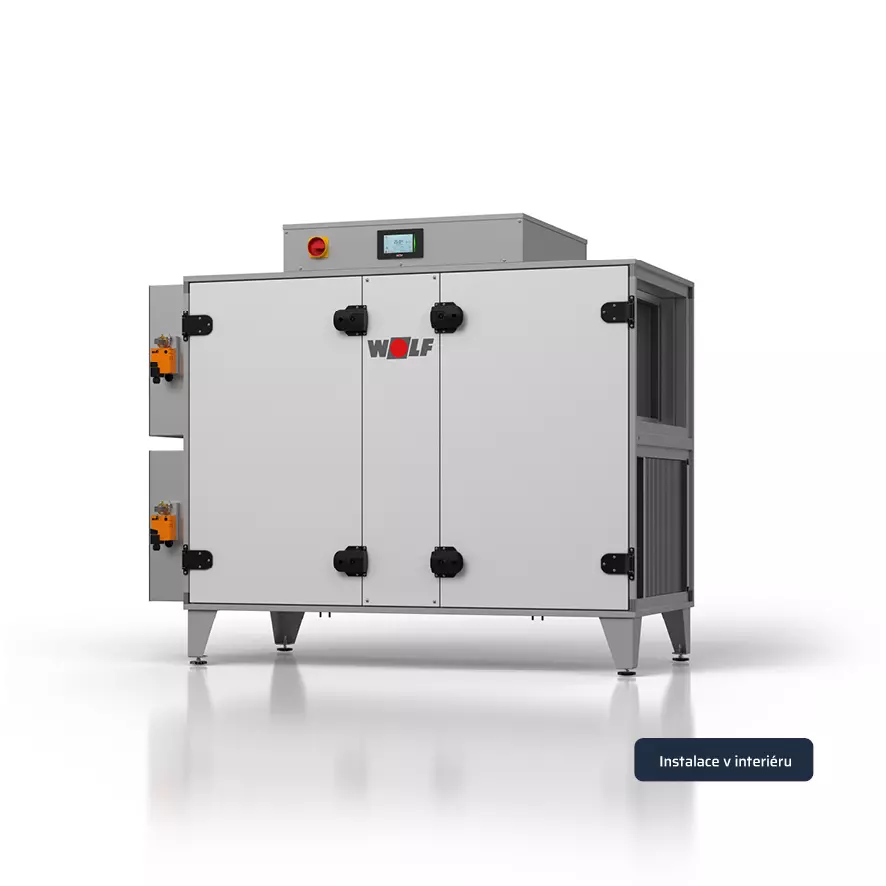

CRL evo - Varianta iH / Instalace v interiéru
Typ
CRL
1.300 evo
1.750 evo
2.600 evo
3.200 evo
4.200 evo
4.900 evo
Množství vzduchu
m³/h
1.300
1.750
2.600
3.200
4.200
4.900
Varianta
iH
iH
iH
iH
iH
iH
Celková délka L
mm
1552
1552
1654
1654
1688
1688
Hloubka T vč. uzávěrů/střechy
mm
745
745
948
948
1151
1151
Celková výška H
mm
1336
1336
1743
1743
1743
1743
Výkon elektrického registru (volitelné)
kW
4
4
8
8
12
12
Dělení zařízení
Žádné
Žádné
Žádné
Žádné
2‑dílné
2‑dílné

Technické údaje

CRL evo - Varianta iH / Instalace v interiéru
    Typ (CRL)
    1.300 evo
    1.750 evo
    2.600 evo
    3.200 evo
    4.200 evo
    4.900 evo
    Množství vzduchu (m³/h)
    1.300
    1.750
    2.600
    3.200
    4.200
    4.900
    Varianta
    iH
    iH
    iH
    iH
    iH
    iH
    Celková délka L (mm)
    1552
    1552
    1654
    1654
    1688
    1688
    Hloubka T vč. uzávěrů/střechy (mm)
    745
    745
    948
    948
    1151
    1151
    Celková výška H (mm)
    1336
    1336
    1743
    1743
    1743
    1743
    Výkon elektrického registru (volitelné) (kW)
    4
    4
    8
    8
    12
    12
    Dělení zařízení
    Žádné
    Žádné
    Žádné
    Žádné
    2‑dílné
    2‑dílné
    CRL evo - Varianta A / Instalace v exteriéru
    Typ
    CRL
    1.300 evo
    1.750 evo
    2.600 evo
    3.200 evo
    4.200 evo
    4.900 evo
    Množství vzduchu
    m³/h
    1.300
    1.750
    2.600
    3.200
    4.200
    4.900
    Varianta
    A
    A
    A
    A
    A
    A
    Celková délka L
    mm
    1817
    1817
    1918
    1918
    1918
    1918
    Hloubka T vč. uzávěrů/střechy
    mm
    814
    814
    1016
    1016
    1151
    1151
    Celková výška H
    mm
    1481
    1481
    1888
    1888
    1888
    1888
    Výkon elektrického registru (volitelné)
    kW
    4
    4
    8
    8
    12
    12
    Dělení zařízení
    Žádné
    Žádné
    Žádné
    Žádné
    Žádné
    Žádné
    CRL evo - Varianta A / Instalace v exteriéru
      Typ (CRL)
      1.300 evo
      1.750 evo
      2.600 evo
      3.200 evo
      4.200 evo
      4.900 evo
      Množství vzduchu (m³/h)
      1.300
      1.750
      2.600
      3.200
      4.200
      4.900
      Varianta
      A
      A
      A
      A
      A
      A
      Celková délka L (mm)
      1817
      1817
      1918
      1918
      1918
      1918
      Hloubka T vč. uzávěrů/střechy (mm)
      814
      814
      1016
      1016
      1151
      1151
      Celková výška H (mm)
      1481
      1481
      1888
      1888
      1888
      1888
      Výkon elektrického registru (volitelné) (kW)
      4
      4
      8
      8
      12
      12
      Dělení zařízení
      Žádné
      Žádné
      Žádné
      Žádné
      Žádné
      Žádné
