Bei einer Wärmepumpenkaskade arbeiten mehrere Geräte intelligent vernetzt zusammen, während eine einzelne Wärmepumpe allein operiert. Die Kaskade passt ihre Leistung stufenweise an den Bedarf an – bei geringem Wärmebedarf schaltet sie nur wenige Geräte zu. Eine Einzelanlage läuft dagegen oft ineffizient im Teillastbetrieb. Zusätzlich bietet die Kaskade Ausfallsicherheit: Bei einem Defekt übernehmen die anderen Wärmepumpen die Wärmeversorgung.
Wärmepumpenkaskade
Intelligente Lösung für große Gebäude
Große Mehrfamilienhäuser, Gewerbeimmobilien und Industrieobjekte benötigen viel Heizleistung. Wer dabei auf die nachhaltige Wärmepumpentechnik setzen möchte, stößt schnell an seine Grenzen: Eine einzelne Wärmepumpe kann oft nicht die gesamte benötigte Leistung wirtschaftlich bereitstellen. Die Lösung liegt in der intelligenten Vernetzung mehrerer Geräte – der Wärmepumpenkaskade.
Wärmepumpenkaskade: Das Wichtigste auf einen Blick
Eine Wärmepumpenkaskade ist die intelligente Vernetzung mehrerer Wärmepumpen zu einem koordinierten Gesamtsystem für Gebäude mit hohem Wärmebedarf.
Die flexible Leistungsanpassung und hohe Ausfallsicherheit machen Kaskaden effizienter als überdimensionierte Einzelanlagen.

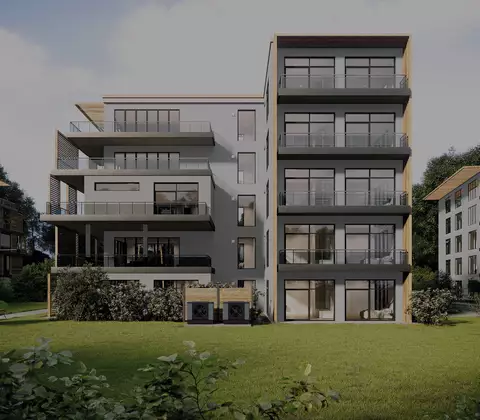

Besonders geeignet sind Wärmepumpen in Kaskade für Mehrfamilienhäuser ab fünf bis sechs Wohneinheiten, Altbausanierungen und Gewerbeimmobilien.
Das Kaskadenmodul kann bis zu fünf Wärmepumpen steuern und erreicht dabei bis zu 100 kW Gesamtleistung.
Die fachgerechte Planung und Installation durch einen erfahrenen Heizungsspezialisten ist entscheidend für die optimale Effizienz.
Was ist eine Wärmepumpenkaskade?
Eine Wärmepumpenkaskade ist die intelligente Zusammenschaltung mehrerer Wärmepumpen zu einem Gesamtsystem. Dabei arbeiten die einzelnen Wärmepumpen nicht unabhängig voneinander, sondern eine zentrale Steuerung koordiniert sie als eine Anlage.
Funktionsprinzip und Anwendung
Das Herzstück jeder Wärmepumpenkaskade ist die intelligente Regelung:
- Bedarfsgerechte Steuerung: Die Regelung schaltet einzelne Wärmepumpen je nach aktuellem Wärmebedarf zu oder ab.
- Koordinierter Betrieb: Alle Geräte arbeiten als ein Heizsystem zusammen.
- Flexible Leistungsanpassung: Das System aktiviert von Grundlast bis Spitzenlast die optimale Anzahl an Wärmepumpen.
Die Kaskadierung eignet sich besonders für Gebäude mit hohem Wärmebedarf: Mehrfamilienhäuser, Gewerbeimmobilien und Industrieanlagen profitieren von der skalierbaren Leistung und hohen Effizienz
Kaskadenschaltung bei Wärmepumpen: Zwei verschiedene Bedeutungen
✓ Wärmepumpenkaskade: Mehrere Wärmepumpen arbeiten intelligent vernetzt zusammen, um den hohen Wärmebedarf großer Gebäude zu decken – eine Anlage mit skalierbarer Heizleistung für optimale Effizienz.
✓ Kaskadenschaltung für Wärmepumpenstrom: Hierbei handelt es sich um eine spezielle Stromzähler-Anordnung, um günstige Wärmepumpentarife und den Eigenverbrauch aus einer Photovoltaikanlage optimal zu kombinieren. Zwei hintereinander geschaltete Zähler ermöglichen die separate Abrechnung von Solarstrom und Wärmepumpenstrom.
> Der Unterschied: Bei der Wärmepumpenkaskade geht es um die hydraulische Kaskadierung mehrerer Heizgeräte für höhere Vorlauftemperaturen und mehr Leistung. Bei der Kaskadenschaltung für Wärmepumpenstrom hingegen um intelligente Stromtarife und Abrechnungsmodelle.
✓ Beide Systeme kombinieren: Eine Wärmepumpenkaskade kann durchaus mit einer Kaskadenschaltung für Wärmepumpenstrom betrieben werden – für maximale Effizienz bei dem Heizsystem und den Stromkosten.
Vorteile der Kaskadenschaltung von Wärmepumpen
Die Kaskadierung mehrerer Wärmepumpen bietet entscheidende Vorteile gegenüber einer einzelnen Großanlage – sowohl technisch als auch wirtschaftlich.
Flexible Leistungsanpassung für jeden Bedarf
Eine Wärmepumpenkaskade passt sich intelligent an den aktuellen Heizbedarf an. Das bedeutet maximale Effizienz bei minimalem Energieverbrauch.
- Stufenweise Zuschaltung: Je nach Wärmebedarf aktiviert die intelligente Regelung nur die benötigten Wärmepumpen.
- Optimale Auslastung: Jede einzelne Wärmepumpe arbeitet in ihrem effizienten Betriebsbereich, anstatt dass eine überdimensionierte Anlage im unwirtschaftlichen Teillastbetrieb läuft.
- Skalierbare Leistung: Bis zu 100 kW Heizleistung sind durch die Kombination mehrerer Geräte möglich – ideal für große Mehrfamilienhäuser und Gewerbeimmobilien.
- Niedrigere Betriebskosten: Optimierte Laufzeiten und eine bedarfsgerechte Steuerung reduzieren die Heizkosten spürbar
Maximale Betriebssicherheit und Verfügbarkeit
Ausfallsicherheit ist bei Heizsystemen für große Gebäude entscheidend. Eine Wärmepumpenkaskade bietet hier deutliche Vorteile gegenüber einer Einzellösung.
- Redundanz inklusive: Fällt eine Wärmepumpe aus, übernehmen die anderen Geräte die Wärmeversorgung – das minimiert das Risiko eines kompletten Heizungsausfalls.
- Wartungsfreundlich: Die Wartung einzelner Wärmepumpen ist möglich, während die Anlage weiterläuft.
- Längere Lebensdauer: Die intelligente Regelung verteilt die Betriebsstunden gleichmäßig auf alle Geräte und verhindert die Überlastung einzelner Anlagen
Unsere effiziente Luft/Wasser-Wärmepumpe für Ihr Mehrfamilienhaus
Entdecken Sie unsere neuen, leistungsfähigen Wärmepumpen CHA-Monoblock 16/20 und 20/24 – speziell für den Einsatz in Mehrfamilienhäusern entwickelt! Profitieren Sie von 5 Jahren Garantie und dem Qualitätssiegel “Made in Germany”.
Einsatzbereiche: Wann ist eine Wärmepumpe in Kaskade sinnvoll?
Die Kaskadenschaltung ist die ideale Lösung für Gebäude mit hohem oder stark schwankendem Wärmebedarf. Besonders drei Bereiche profitieren von der intelligenten Vernetzung mehrerer Wärmepumpen.
Wärmepumpen in Mehrfamilienhäusern erfordern durchdachte Lösungsansätze. Ab etwa fünf bis sechs Wohneinheiten erreicht der Wärmebedarf eine Größenordnung, bei der eine einzelne Wärmepumpe an ihre Grenzen stößt. Der hohe Warmwasserbedarf mehrerer Haushalte und unterschiedliche Heizgewohnheiten der Bewohner erfordern eine flexible Lösung.
Eine Wärmepumpenkaskade kann diese schwankenden Lastprofile optimal abdecken – von der morgendlichen Duschzeit bis zur abendlichen Heizphase. Die skalierbare Lösung wächst mit der Gebäudegröße mit und eignet sich sowohl für kleinere Wohnanlagen als auch für große Wohnkomplexe.
Top Beratung bei WOLF
Wenn Sie eine effiziente Wärmepumpe für Ihr Bestandsgebäude oder einen Neubau suchen, sollten Sie sich eingehend beraten lassen. Die richtige Dimensionierung und eine sorgfältige Planung sind entscheidend für eine effiziente Heizung. Die Experten von WOLF Heiztechnik helfen Ihnen gerne weiter.
Sanierungsprojekte: Perfekt für Bestandsbauten
Bei der Modernisierung von Altbauten sind hohe Vorlauftemperaturen der Heizung bis 70°C oft unverzichtbar, um bestehende Heizkörper effizient zu betreiben. Eine Kaskadierung mit Luft/Wasser-Wärmepumpen meistert diese Anforderungen problemlos.
Besonders praktisch: Die schrittweise Modernisierung ist möglich – einzelne Wärmepumpen können nach und nach installiert werden.
Auch Hybridheizungen mit bestehenden Gas- oder Ölheizungen sind während der Übergangszeit realisierbar, bis das gesamte System auf erneuerbare Energien umgestellt ist.
Gewerbe und Industrie: Für hohe Anforderungen
Gewerbeobjekte haben oft einen konstanten oder sehr hohen Wärmebedarf. Produktionshallen benötigen gleichmäßige Temperaturen, Hotels und Pflegeeinrichtungen haben einen enormen Warmwasserverbrauch, und Bürogebäude müssen auf schwankende Belegungen reagieren können.
Die Wärmepumpenkaskade passt sich flexibel an diese unterschiedlichen Anforderungen an und stellt dabei eine zuverlässige Wasser- und Wärmeversorgung sicher – unabhängig von der Gebäudegröße oder Nutzungsart.
Technische Umsetzung der Wärmepumpenkaskade
Die erfolgreiche Installation einer Wärmepumpenkaskade erfordert die richtige hydraulische Einbindung und intelligente Steuerungstechnik. Diese Schritte sind für eine funktionierende Kaskade entscheidend:
Schritt 1: Hydraulische Einbindung planen
✓ Gemeinsamer Pufferspeicher als Herzstück der Anlage dimensionieren
✓ Hydraulische Weiche für optimale Volumenströme und gleichmäßige Verteilung installieren
✓ Einheitliche Vor- und Rücklauftemperaturen im gesamten System sicherstellen
Schritt 2: Intelligente Regelung implementieren
✓ Kaskadenmodul zur Steuerung von maximal fünf Wärmepumpen einsetzen
✓ Kommunikation zwischen allen Geräten und der zentralen Steuerung herstellen
✓ Betriebsparameter für optimale Effizienz programmieren
Schritt 3: Installation und Aufstellung
✓ Kompakte Außenaufstellung der einzelnen Wärmepumpen inklusive Kondensat-Management planen
✓ Flexible Anordnung der Geräte entsprechend den örtlichen Gegebenheiten
✓ Vereinfachte Installation dank Monoblock-Bauweise nutzen – keine Kältemittelleitungen erforderlich
✓ Platzbedarf für Wartung und Service einkalkulieren
Die modulare Bauweise ermöglicht es, die Kaskade auch nachträglich zu erweitern oder einzelne Komponenten auszutauschen – für maximale Flexibilität bei der Anlagenplanung.
Alle CHA-Wärmepumpen jetzt serienmäßig mit kostenlosem WOLF Link!
Jede CHA-Wärmepumpe von WOLF wird serienmäßig mit dem WOLF Link Schnittstellenmodul ausgestattet und ist somit EEBUS ready – und das ohne zusätzliche Kosten! Damit sind die Wärmepumpen internetfähig und lassen sich mühelos mit der Smartset App verbinden. Freuen Sie sich auf smarte Steuerung, effiziente Energieoptimierung und maximalen Komfort – direkt integriert.
Fazit: Wärmepumpenkaskaden für die Energiewende in großen Gebäuden
Wärmepumpenkaskaden bieten die perfekte Balance zwischen Leistung, Effizienz und Betriebssicherheit – ideal für Mehrfamilienhäuser, Altbausanierung und Gewerbeimmobilien. Die intelligente Vernetzung mehrerer Geräte macht die Wärmepumpe als Kaskade zur wirtschaftlichen Alternative für alle Gebäude mit hohem Wärmebedarf.
Wichtig: Die optimale Planung und fachgerechte Installation einer Kaskadenschaltung erfordert spezielles Know-how. Nur ein erfahrener Heizungsspezialist kann das volle Potenzial Ihrer Wärmepumpenkaskade ausschöpfen und für dauerhaft effiziente Funktion sorgen.
02. Häufig gestellte Fragen zur Wärmepumpenkaskade
Das WOLF Kaskadenmodul kann bis zu fünf Wärmepumpen intelligent steuern – das entspricht rund 100 kW Gesamtleistung. Diese Begrenzung gewährleistet eine optimale Koordination aller Geräte und eine gleichmäßige Laufzeitverteilung. Moderne Luft/Wasser-Wärmepumpen in der Kaskade erreichen dabei auch bei niedrigen Außentemperaturen hohe Effizienzwerte.
Ja, eine Wärmepumpenkaskade ist ideal für die Altbausanierung. Mit Vorlauftemperaturen bis 70°C arbeitet sie effizient mit bestehenden Heizkörpern zusammen – ohne aufwendige Sanierung des Heizverteilsystems. Die schrittweise Installation einzelner Wärmepumpen ermöglicht eine flexible Modernisierung, auch als Hybridlösung mit bestehenden Heizungen. Besonders in einem Altbau mit hohem Wärmebedarf zeigt die Kaskade ihre Stärken.
