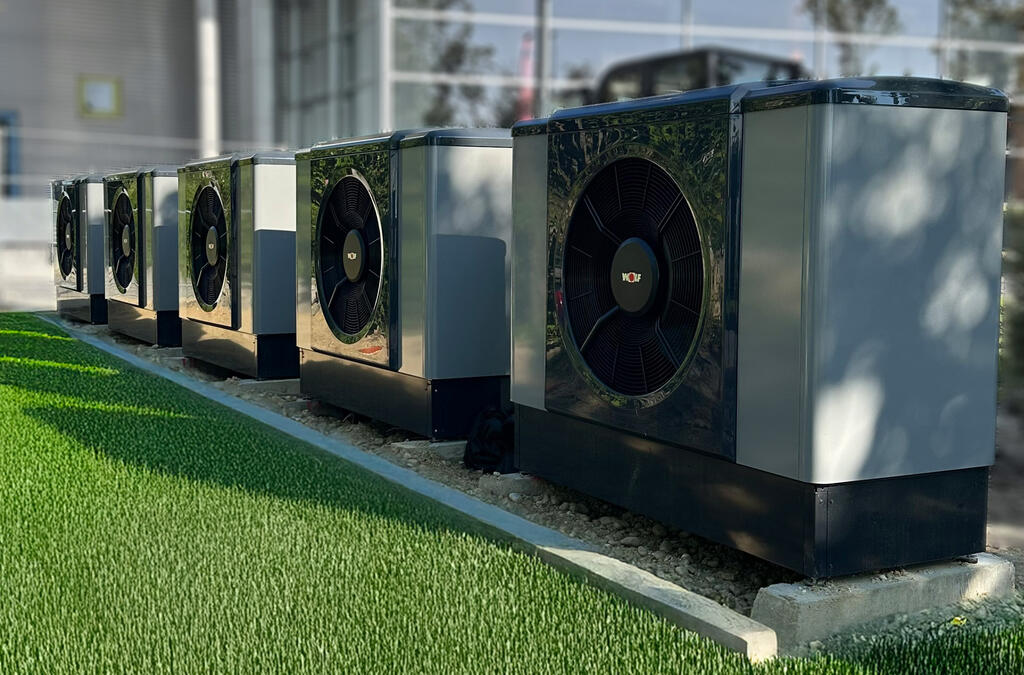

Luft/Wasser-Wärmepumpe für Anwendungen bis 100 kW Heizleistung

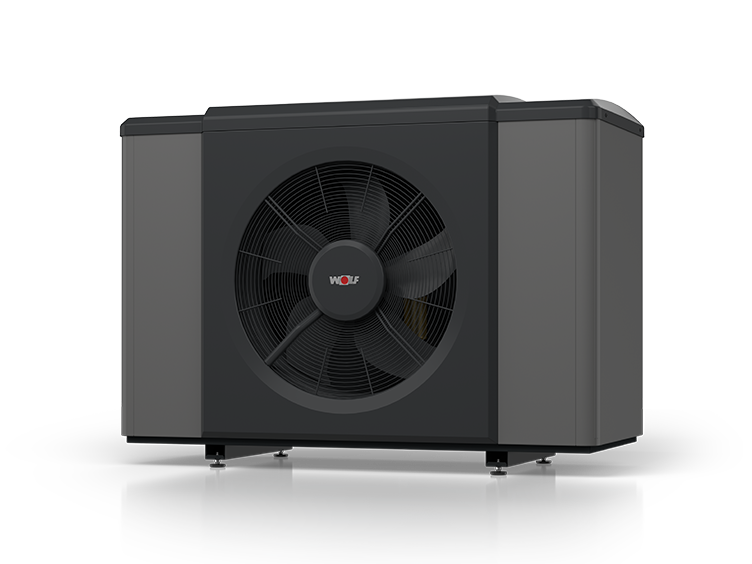

CHA-Monoblock 16/20, 20/24

Luft/Wasser-Wärmepumpe

Mit der CHA-Monoblock Serie lässt sich der Umstieg auf eine Wärmepumpe bei der Heizungsmodernisierung einfach umsetzen. Geeignet für die Sanierung größerer Objekte wie Mehrfamilienhäuser, ermöglicht sie den direkten Wechsel von Öl- oder Gasheizungen auf eine Monoblock-Wärmepumpe mit dem natürlichem Kältemittel R290 (Propan, GWP 0,02).

CHA16/20
CHA20/24

Die CHA-Monoblock ist mit Vorlauftemperaturen bis 70 °C verfügbar und kann mit verschiedenen Zubehörkomponenten kombiniert werden. Die Systeme sind für Neubau- und Modernisierungsprojekte vorgesehen.

  • Einfache Modernisierung: Direkter Wechsel von Öl- oder Gasheizungen auf Wärmepumpentechnik

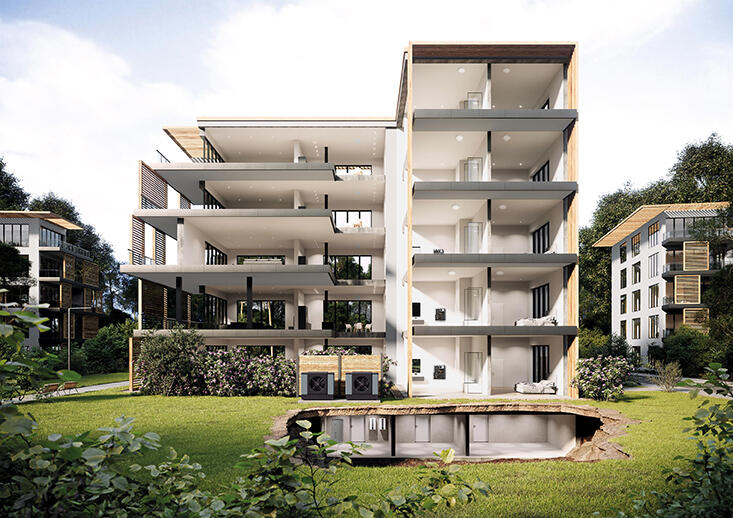

  • Für größere Gebäude geeignet: Für Mehrfamilienhäuser und Bestandsgebäude in der Sanierung
  • Hohe Heizleistung: Hohe Vorlauftemperaturen und Monoblock-Bauweise
  • Unterstützte Installation: Abgestimmtes Zubehörprogramm für die Montage
  • Natürliches Kältemittel: R290 (Propan, GWP 0,02) entsprechend den Anforderungen der aktuellen F-Gas-Verordnung



Was möchten Sie wissen?

Vorteile auf einen Blick

Technische Eigenschaften und Systemmerkmale der CHA-Monoblock Serie im Überblick.

9 gute Gründe für Sie und Ihre Kunden

Technische Daten

CHA-Monoblock
Typ
CHA-16/20
CHA-20/24
max. Leistung bei A-7/W35
kW
16,7
19,6
A7/W35 Nennleistung /COP nach EN14511
kW / -
7,3 / 5,6
8,7 / 5,6
A2/W35 Nennleistung / COP nach EN14511
kW / -
9,9 / 4,6
12,3/ 4,4
A-7/W35 max. Leistung / COP nach EN14511
kW / -
11,9 /3,2
15,1 / 3,1
A35/W18 Kühlleistungsbereich
kW
7,2 - 16,4
19,6
max. Vorlauf
°C
70
70
Schallleistung Tag max. / reduzierter Nachtbetrieb / ErP
dB(A)
65 / 56 / 52
66 / 58 / 53
Jahreszeitbedingte Raumheizungs-Energieeffizienz 35°C (ETA_s / Prated / COP) bei durchschnittlichen Klimaverhältnissen
% / kW / -
215 / 14 / 5,46
205 / 18 / 5,2
Jahreszeitbedingte Raumheizungs-Energieeffizienz 55°C (ETA_s / Prated / SCOP) bei durchschnittlichen Klimaverhältnissen
% / kW / -
154 / 15 / 3,92
152 / 18 / 3,88
Kältemitteltyp / GWP
- / -
R290 / 0,02
R290 / 0,02
Kältemittelfüllemenge / CO2 eq.
kg / kg
3,8 / 0,08
3,8 / 0,08
Betriebsgrenzen Zuluft Heizen / Kühlen
°C
-22 bis +40 / +10 bis +45
-22 bis +40 / +10 bis +45
Energieeffizienzklasse Raumheizung, Niedertemperatur
A+++ ➔ D
A+++
A+++
Energieffizienzklasse Raumheizung, Mitteltemperatur
A+++ ➔ D
A+++
A+++
Abmessungen Außenmodul (BxHxT)
mm
1.700 x 1.300 x 756
1.700 x 1.300 x 756
Abmessungen Innenmodul (BxHxT)
mm
440 x 790 x 340
440 x 790 x 340
Gewicht Außenmodul / Innenmodul
kg
230 / 27
230 / 27
Elektrischer Anschluss Außeneinheit
V
400
400
max. Leistung E-Heizstab
kW
9
9

Technische Daten

CHA-Monoblock

  • CHA-16/20

  • CHA-20/24

    max. Leistung bei A-7/W35 (kW)
    16,7
    19,6
    A7/W35 Nennleistung /COP nach EN14511 (kW / -)
    7,3 / 5,6
    8,7 / 5,6
    A2/W35 Nennleistung / COP nach EN14511 (kW / -)
    9,9 / 4,6
    12,3/ 4,4
    A-7/W35 max. Leistung / COP nach EN14511 (kW / -)
    11,9 /3,2
    15,1 / 3,1
    A35/W18 Kühlleistungsbereich (kW)
    7,2 - 16,4
    19,6
    max. Vorlauf (°C)
    70
    70
    Schallleistung Tag max. / reduzierter Nachtbetrieb / ErP (dB(A))
    65 / 56 / 52
    66 / 58 / 53
    Jahreszeitbedingte Raumheizungs-Energieeffizienz 35°C (ETA_s / Prated / COP) bei durchschnittlichen Klimaverhältnissen (% / kW / -)
    215 / 14 / 5,46
    205 / 18 / 5,2
    Jahreszeitbedingte Raumheizungs-Energieeffizienz 55°C (ETA_s / Prated / SCOP) bei durchschnittlichen Klimaverhältnissen (% / kW / -)
    154 / 15 / 3,92
    152 / 18 / 3,88
    Kältemitteltyp / GWP (- / -)
    R290 / 0,02
    R290 / 0,02
    Kältemittelfüllemenge / CO2 eq. (kg / kg)
    3,8 / 0,08
    3,8 / 0,08
    Betriebsgrenzen Zuluft Heizen / Kühlen (°C)
    -22 bis +40 / +10 bis +45
    -22 bis +40 / +10 bis +45
    Energieeffizienzklasse Raumheizung, Niedertemperatur (A+++ ➔ D)
    A+++
    A+++
    Energieffizienzklasse Raumheizung, Mitteltemperatur (A+++ ➔ D)
    A+++
    A+++
    Abmessungen Außenmodul (BxHxT) (mm)
    1.700 x 1.300 x 756
    1.700 x 1.300 x 756
    Abmessungen Innenmodul (BxHxT) (mm)
    440 x 790 x 340
    440 x 790 x 340
    Gewicht Außenmodul / Innenmodul (kg)
    230 / 27
    230 / 27
    Elektrischer Anschluss Außeneinheit (V)
    400
    400
    max. Leistung E-Heizstab (kW)
    9
    9
    Mehr anzeigenWeniger anzeigen

    Systeme und Komponenten

    Für Luft/Wasser CHA Monoblock

    wolf

    Alle CHA-Wärmepumpen mit serienmäßig kostenlosem WOLF Link!

    Jede CHA-Wärmepumpe von WOLF wird serienmäßig mit dem WOLF Link Schnittstellenmodul ausgestattet. Dadurch kann die Wärmepumpe mit der Smartset App verbunden werden. Nutzer profitieren von einer komfortablen Steuerung, digitalen Überwachungsmöglichkeiten und Funktionen, mit denen sie den Energieverbrauch der Anlage im Blick behalten und anpassen können.

    Mehr erfahren

    WOLF Zubehörlösungen

    Das passende Zubehör für Ihre Wärmepumpe

    Zur Preisliste

    Zusätzlich zu unseren premium Produkten, bietet WOLF natürlich auch das notwendige Zubehör um unsere Geräte optimal einbauen zu können. Hier ist ein Auszug unseres Zubehörs, alle weiteren Produkte finden Sie in der Preisliste.

    Jetzt mit KEYMARK Zertifizierung

    Die Wärmepumpe KEYMARK ist ein freiwilliges, unabhängiges europäisches Zertifizierungszeichen (ISO-Typ-5-Zertifizierung) für alle Wärmepumpen, Kombi-Wärmepumpen und Warmwasserbereiter (gemäß Ecodesign, EU-Verordnung 813/2013 und 814/2013). Es basiert auf unabhängigen Tests durch Dritte und zeigt die Einhaltung der Produktanforderungen gemäß den Regeln des Wärmepumpen-KEYMARK-Schemas und der Effizienzanforderungen gemäß Ecodesign.
