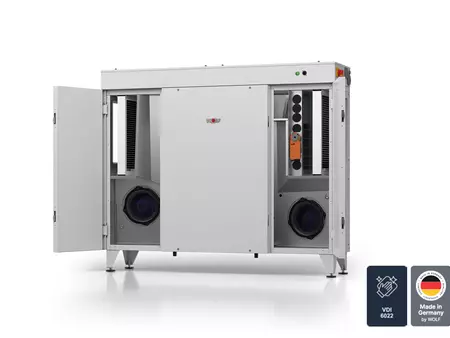

De voordelen in één oogopslag

Ontwikkeld en geoptimaliseerd voor kleine volumestromen tot 800 m³/u

Installatiemogelijkheden voor alle ruimtesituaties: Vloer, wand, plafond

Uitgebreide mogelijkheden voor het regelen van de luchthoeveelheid: regeling van de luchthoeveelheid door geïntegreerde sensoren, traploze regeling van de ventilatoren, regeling van de luchthoeveelheid op aanvraag en constante regeling van de kanaaldruk (geen accessoires nodig)

Luchttoevoer naar keuze links of rechts

Warmteterugwinning via krachtige HR-platenwarmtewisselaar met een rendement van meer dan 90%

Optioneel ook met vochtterugwinning via enthalpiewarmtewisselaar

Standaard geïntegreerde bypass voor nachtventilatie

Uitgebreid assortiment accessoires voor koeling

Voldoet aan de hoogste hygiëne-eisen volgens VDI 6022

WOLF WRS-K regelsysteem met interfaces voor het gebouwbeheersysteem

Diverse installatieopties voor maximale flexibiliteit

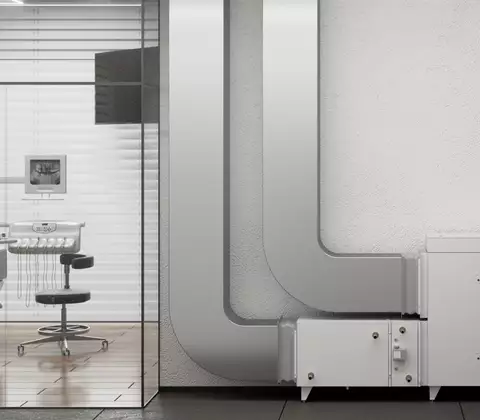

Installatievoorbeeld tandartspraktijk

• Staande installatie, geïntegreerd in een geïntegreerd
in een smalle gangpadsectie
• Constante volumestroom voor de hele praktijkruimte
als onderdeel van een tijdprogramma
• Voor speciale hygiëne-eisen: tweede filtertrap
in de toevoerlucht

Voorbeeld installatie kinderdagverblijf


Verblijfruimte
• Wandinstallatie in bijkeuken voor
minimale benodigde ruimte
• CO2-gestuurde volumeregeling

Toiletten
• Plafondinstallatie
• Ventilatie van twee aparte toiletruimten
• Vraaggestuurde volumeregeling via
luchtkwaliteitssensor (VOC)

Installatievoorbeeld open kantoorruimte

•  Staande installatie in magazijn
• Vraaggestuurde ventilatie van kantoortuinen
en vergaderruimte
• Constante drukregeling via CSL-800
• CO2-sensoren per ruimte als stuurvariabele voor de luchtvolumeregelaars

Uitbreidingsmodules voor klimaatregeling

Verwarmen & koelen

Verwarmen

  • Elektrische voor- en/of naverwarmingsbatterij (4,3 kW)
  • Watervoerende verwarmingsbatterij

Koelen

  • Waterdragende koelspoel
  • Directe verdamper (koelmiddel R32)
wolf

Verwarmen en koelen met één module

  • Waterhoudend wisselregister
  • WOLF Clima-Split systeem (koelmiddel R32) incl. buitenunit en regelsysteem

Extra modules

  • 2in1-oplossing: gecombineerde luchttoevoer- en luchtafvoerklep met slechts één servomotor
  • Hygiëne-extra: optionele 2e filtertrap voor de toevoerlucht
  • Eenvoudige aansluiting op het kanaalsysteem: isolatieframe, canvas verbindingsstuk en adapter isolatiemodule (van vierkant naar rond)
wolf

Bedieningsmodule, interfaces en accessoires

  • BMK-Touch: hoogwaardige 4,3" bedieningsmodule met intuïtieve menunavigatie
  • WOLF LinkPro: LAN/WLAN-interface module voor de bewaking en besturing van het apparaat in het WOLF Smartset-portaal (via app of browser)
  • Insteekbare BMK-Touch:
    - Eén bedienmodule voor een willekeurig aantal apparaten
  • - CSL-800 werkt zonder aangesloten BMK-Touch
  • BMK-F: bedrade afstandsbediening incl. muurbeugel voor eenvoudige aanpassingen, te plaatsen in de ruimte
  • Interfaces voor gebouwbeheersystemen
    - Modbus RTU (standaard geïntegreerd)
    - Modbus TCP
    - BACnet/IP volgens AMEV-profiel AS-B
    - Ethernet
    - KNX
WOLF CSL-800 Einbaulösung Büro2

Technische gegevens

Type
CSL-800
Volumestroom
m³/h
300-800
Nominale volumestroom bij 150 Pa ext. druk
m³/h
710
Filter voor verse lucht volgens ISO 16890
-
ISO ePM1 55% ( F7)
Afvoerluchtfilter conform ISO 16890
-
ISO ePM10 60% (M5)
Netspanning (AC)
V (AC)
230 (50/60 Hz)
Afmetingen (H* x B x D) *inclusief 126 mm poten
mm
1.159 x 1.380 x 340
Gewicht
kg
127
Kleur bekleding
-
RAL 9016 (verkeerswit)

Technische gegevens

    Type
    CSL-800
    Volumestroom (m³/h)
    300-800
    Nominale volumestroom bij 150 Pa ext. druk (m³/h)
    710
    Filter voor verse lucht volgens ISO 16890 (-)
    ISO ePM1 55% ( F7)
    Afvoerluchtfilter conform ISO 16890 (-)
    ISO ePM10 60% (M5)
    Netspanning (AC) (V (AC))
    230 (50/60 Hz)
    Afmetingen (H* x B x D) *inclusief 126 mm poten (mm)
    1.159 x 1.380 x 340
    Gewicht (kg)
    127
    Kleur bekleding (-)
    RAL 9016 (verkeerswit)
